ЗИПС: интересуют некоторые размеры

[remontnikkv]

1. В большом проспекте в разделах по монтажу стеновых панелей и панелей пола говорится о финишных ГКЛ листах, приведены их толщины (12.5 и 10мм соответственно), но не указаны их габаритные размеры?

2. Хотелось бы узнать размеры А и Б расстояний от края до первой точки крепления (виброузла) см. картинку во вложении

Спасибо

[Александр Фадеев]

Здравствуйте, remontnikkv.
1. При монтаже ЗИПС на поверхность потолка и стен, как правило, используются ГКЛВ стандартными размерами 2500х1200х12,5 мм. Допускается использовать листы меньшего формата. Например, в случае небольшого дверного проема или сложностей с доставкой до места назначения крупноформатный лист разрезается пополам.
P.S. При монтаже ЗИПС-Пол вместо финишного слоя ГКЛВ используется фанера.
2. A=100 мм, Б=125 мм.

[remontnikkv]

Спасибо Александр
но вот в брошюре четко говорится о двух ФИНИШНЫХ ГК листах толщиной 10мм еще ДО фанеры

[Александр Фадеев]

До фанеры действительно используются два гипсоволокнистых листа влагостойких (ГВЛВ) толщиной 10 мм каждый. Использование вместо них гипсокартнонных листов влагостойких (ГКЛВ) недопустимо.

[remontnikkv]

спасибо Александр
а какой у них размер?

[Александр Фадеев]

Известные мне типовые размеры ГВЛВ составляют 2500х1200х10 мм или 1500х1200х10 мм.

[remontnikkv]

то есть их размеры опциональны и я могу выбрать желаемый при покупке Системы, правильно я понял?

[Александр Фадеев]

Да.

[remontnikkv]

спасибо, Александр

Еще несколько вопросов (вынужден их задать, так как нигде нет этой информации).

1. Насколько я понял из различных фотографий, расположение гребней Г-образное (если смотреть на лицевую сторону панели), но встречаются и Г-образное зеркально отраженное расположение?

2. Что из себя представляет виброузел. Я так понимаю это некая втулка из виброизолирующего материала на подобие Sylomer? Это исходит из вопроса: в пределах какого расстояния от оси виброузла нельзя пилить?

3. Какой диаметр отверстия в виброузле под крепеж?

[Александр Фадеев]

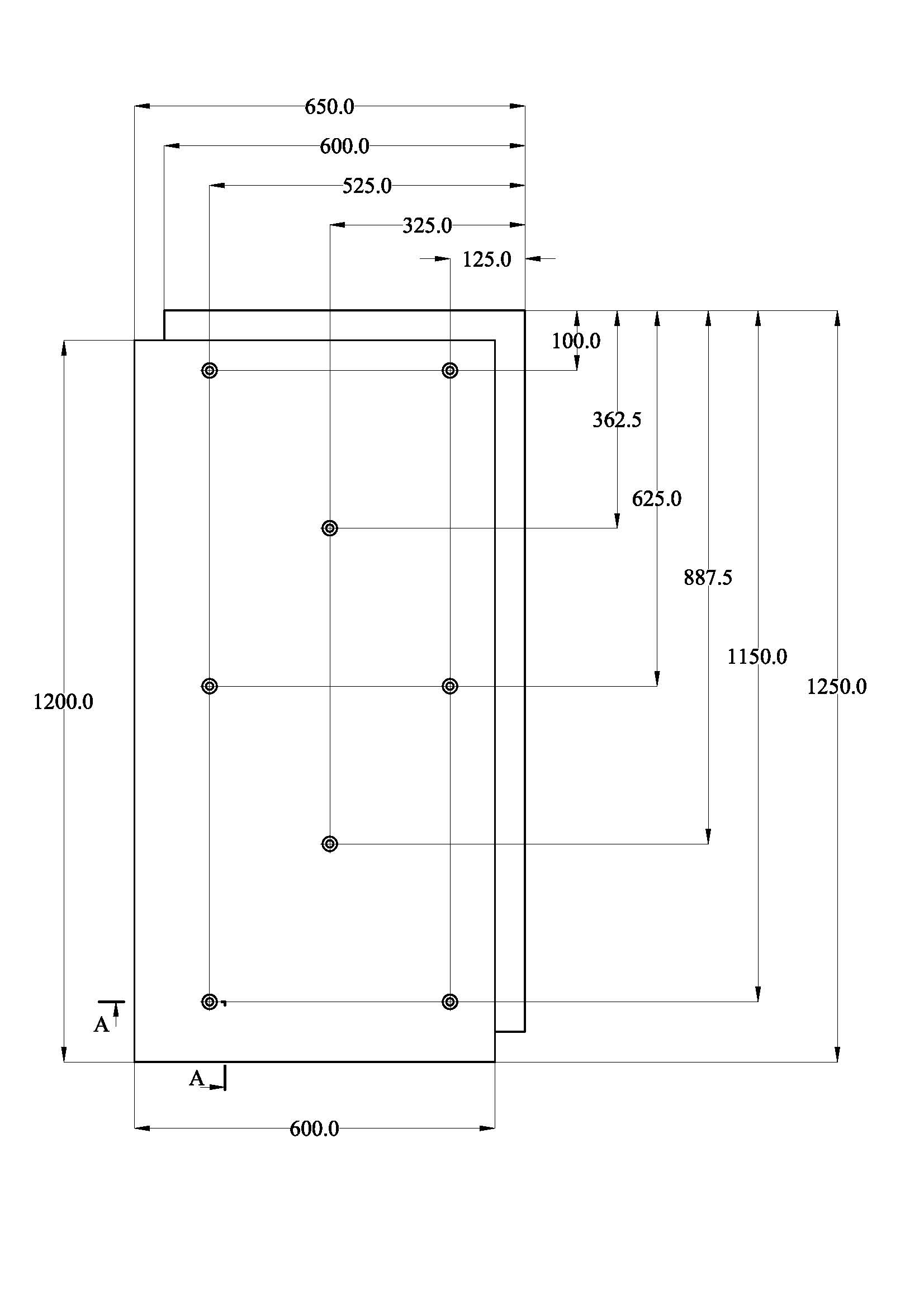

1. Если смотреть на лицевую сторону ЗИПС для случая монтажа на стену гребень будет расположен по левой и нижней кромке панели:


Панель, зеркально отраженная данному чертежу не производится.
2. Разрез виброузла приведен на странице 3 буклета:
http://acoustic.ru/data/pdf/ZIPS_2012_preview.pdf
Упругий элемент в виброизолирующем узле выполнен с использованием виброакустического герметика. Если линия роспила попадает на виброузел, то данный виброузел не используется. В противном случае крепление осуществляется согласно инструкции по монтажу.
3. Отверстие пробивается в узле и равно диаметру дюбеля или анкерного элемента.

P.S. Посмотрите видео по монтажу ЗИПС, думаю, это снимет многие вопросы:
http://www.youtube.com/watch?v=OeEqttjA ... e=youtu.be

[remontnikkv]

вау...спасибо за чертеж, Александр

[Александр Фадеев]

Судя по всему на фото в первом сообщении правый верхний угол панели ЗИПС-Вектор или ЗИПС-Пол Вектор. Согласно чертежу размеры указаны верно.
Для панелей ЗИПС и ЗИПС-Пол расположение гребней одинаково и соответствует выложенной мной схеме.

[remontnikkv]

от теперь понятно
спасибо Александр

[remontnikkv]

1. В инструкции по монтажу ЗИПСистем пола есть требование - подрезанные части панелей, длиной менее 300 мм, не использовать, с чем это связано?
2. После раскладки образуется ряд из панелей шириной 154 мм, (длиной 1200 и 821) можно ли их оставить или расширять до 300?

[Антон Перетокин]

Добрый день!
Правильно ли я понимаю, что после монтажа панелей ЗИПС (рядов из необрезанных по ширине панелей) у вас отсается участок стены между краем последнего ряда панелей и боковой стеной 154 мм? Если так, то в данном случае допускается применять раскроенные по ширине панели ЗИПС шириной 154 мм.
