Не продавит ли тяжёлое оборудование "плавающий пол"?

[cliver01]

Здравствуйте. Я проектирую кинотеатр. Над кинозалами на крыше расположена венткамера 10х15х4,6(h) м. Толщина железобетонного перекрытия между залами и венткамерой - 300 мм (перекрытие с пустотами), стены и покрытие тоже железобетонные. Планирую сделать на полу "плавающую плиту": 2 слоя плит Шумостоп-С2 40 мм, полиэтиленовая плёнка, на ней плита из армированного сеткой бетона 80 мм, сверху - керамогранитная плитка. Вентиляторы весят 1,5-2,5 тонны. Вопрос такой: Шумостоп-С2 имеет плотность 70 кг/м3, на нём бетонная плита и тяжёлое вибрирующее оборудование - не будет ли он сминаться и уплотняться под нагрузкой с течением времени? Может, использовать Шумостоп-К2 (плотностью 90-100 кг/м3), или ROCKWOOL ФЛОР БАТТС (плотностью 125 кг/м3)? Т.е. взять материал поплотнее но потолще?

[Александр Фадеев]

Здравствуйте, cliver01.

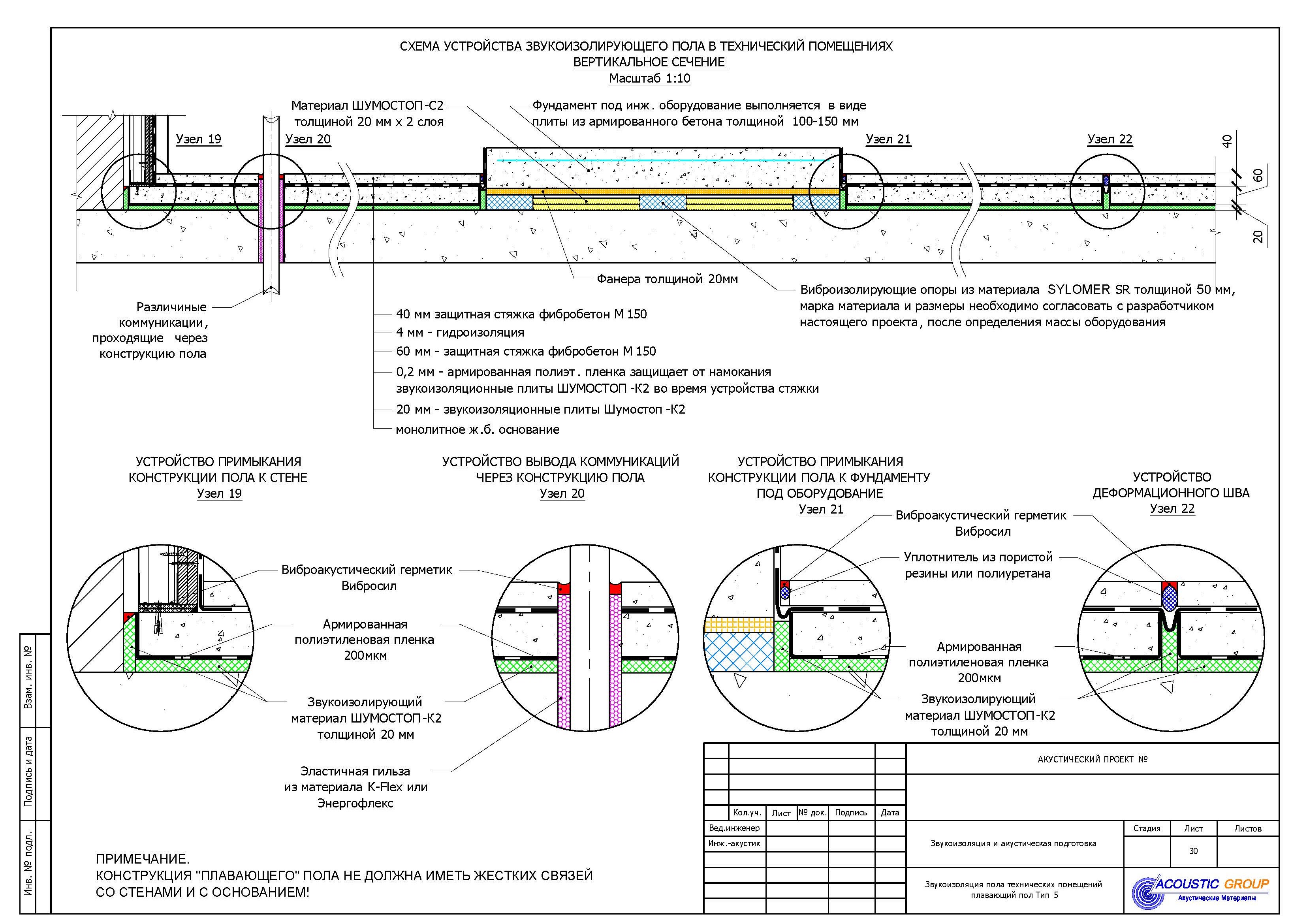

В подобных случаях, как правило, поступают следующим образом. Под установками устраиваются виброизоляционные фундаменты, а в пространстве между фундаментами устраивается стяжка по плитам «Шумостоп». В этом случае нагрузка будет осуществяться на виброизоляционный материал, а не на звукоизоляционные плиты. Аналогичная схема приведена на рисунке:

ЗИ тех 1.jpg (1.26 МБ) Просмотров: 5692

Марка виброизолирующего материала «Sylomer» определяется массой оборудования и плиты. Также при определении марки виброизолятора рекомендуется обращать внимание собственную частоту работы оборудования для того чтобы избежать резонанса.

[cliver01]

Александр, благодарю за пояснения.
Скажите, в моём случае (венткамера над залами кинотеатра) подойдёт конструкция "плавающего" пола, которую Вы прислали (20 мм Шумостоп-К2 и 80 мм защитной стяжки)? Или надо брать всё-таки 40 мм Шумостоп-К2?
И ещё вопрос: пол самого кинозала от первого ряда до стены с экраном - тоже "плавающая плита", на нём стоит заэкранная этажерка и громкоговорители НЧ - в этот "плавающий" пол заложить 20 или 40 мм Шумостоп-К2/Шумостоп-С2?

[Александр Фадеев]

В первую очередь схему я привел, чтобы показать устройство фундамента и его примыкание к «плавающему» полу. «Плавающий» пол в Вашем случае имеет смысл делать с применением двух слоев плит «Шумостоп» согласно схеме 4.5.6:
http://acoustic.ru/data/fgallery/air-201345.jpg

пол самого кинозала от первого ряда до стены с экраном - тоже "плавающая плита", на нём стоит заэкранная этажерка и громкоговорители НЧ - в этот "плавающий" пол заложить 20 или 40 мм Шумостоп-К2/Шумостоп-С2?

Выбор количества слоев звукоизоляционных плит зависит от требований к изоляции перекрытия. Что касается выбора материала под стяжку (С2 или К2), то необходимо понять каковы масса этажерки и площадь ее опоры на стяжку.

[cliver01]

Этажерка весит около 1500 кг, стоит на 16 опорах, каждая опора - стальная пластина 150х150 мм. Какую толщину Шумостопа и стяжки принять в этом случае?

[Александр Фадеев]

В данном случае материал «Шумостоп» под ножкой будет перегружен. Возможные решения:
1. Устройство виброизоляционного фундамента;
2. Распределение нагрузки путем увеличения площади ножки до размеров не менее чем 500х500 мм (в этом случае под стяжкой можно использовать плиты «Шумостоп»).

[cliver01]

Виброизоляционный фундамент - это как для оборудования в техпомещении: под каждую ножку 25 мм Sylomer SR, на него бетонный блок 300х300х150(h) (примерно), а сверху пластина 150х150 мм на анкерах со стойкой. А "плавающий пол" - вокруг?
Или сделать единый фундамент под всю этажерку 1,3х8,6 м слегка вогнутой формы сообразно изгибу экрана?

[Александр Фадеев]

На мой взгляд, для устойчивости конструкции лучше сделать один фундамент под всю этажерку.

[cliver01]

Александр, если на этом едином фундаменте под эаэкранной этажеркой будут стоять три здоровенных сабвуфера - 25 мм Sylomer SR под этим фундаментом смогут нейтрализовать низкочастотные колебания от них? Я знаю, что плавающая плита на 40 мм Шумостопа с этим справилась бы...

[Александр Фадеев]

Виброизоляция фундамента не уступает конструкции "плавающего" пола с применением двух слоев плит "Шумостоп".

[cliver01]

Ещё вопрос по общей звукоизоляции кинозалов.
Сам ступенчатый амфитеатр под креслами у меня железобетонный (толщина 60-80 мм) по наклонным стальным двутаврам. Сверху он обшивается листами ГВЛ 12,5 мм, потом линолеум и на нём стоят кресла. Этот бетонный амфитеатр стоит на бетонной же плите перекрытия (кинокомплекс находится на 3-м этаже здания), по торцам и сверху он примыкает к бетонным несущим стенам, а под ним остаётся замкнутое пустое пространство. От амфитеатра до стены с экраном - "плавающий пол". Стены от этого пола и амфитеатра до потолка звукоизолируются 100 мм ROCKWOOL АКУСТИК БАТТС по профилям КНАУФ с относом от стен на 50 мм и обшиваются 2 листами ГКЛ, а выше 1,5 м от пола и амфитеатра - 40 мм панелями Экофон до потолка. Потолок подвесной - тоже Экофон, на 600 мм ниже плиты перекрытия кинозалов. Правильно ли всё это запроектировано?
Сам я проектированием кинотеатров раньше не занимался, стороннюю фирму руководство подключать не хочет, поэтому и консультируюсь у разных специалистов.

[Александр Фадеев]

Если стоит задача звукоизоляции, то необходимо звукоизолировать все поверхности. В подобных случаях обычно монтируется подвесной потолок и облицовка стен с применением виброизолирующих креплений «Виброфлекс», «плавающий» пол по плитам «Шумостоп». Подиум в этом случае устанавливается на виброизолирующий материал, например «Sylomer», чтобы исключить звукопередачу через его (подиума) конструкцию.
После устройства комплексной звукоизоляции внутри размещаются акустические конструкции с применением звукопоглощающих материалов. Кроме плит «Ecophon» в фонд звукопоглощения я бы рекомендовал внести материалы с высоким поглощением на низких частотах, например плиты «Gyptone».

[cliver01]

Понятно, спасибо.

[Nagatinos]

Вопрос по теме :
- Шумостоп-С2 имеет плотность 70 кг/м3
- Шумостоп-К2 (плотностью 90-100 кг/м3)
- ROCKWOOL ФЛОР БАТТС (плотностью 125 кг/м3)

По инструкции монтажа необходимо прокладывать край помещения шириной 300 мм плитами Шумостоп К2.

Единственный вопрос, который лично меня довольно сильно волнует – это то, что звукоизоляция на полу слишком мягкая. Мне не совсем понятен смысл укладывать по периметру комнаты один вид звукоизоляции, в середине другой… Там даже не приведены расчеты по тому, как периметр звукоизоляции будет выдерживать вес бетонной плиты сверху. Середина будет просто висеть на плитах периметра? Для какого периметра делался такой расчет и какова максимальная нагрузка на такой плавающий пол?

[Александр Фадеев]

Здравствуйте, Nagatinos.
При устройстве «плавающего» пола по плитам «Шумостоп» по периметру укладывается более жесткая плита «Шумостоп-К2». Это необходимо для исключения возможных сколов и разрушения краев стяжки, на которые, как правило, приходится максимальная нагрузка. При этом тело стяжки висеть на плитах «К2» не будет (при устройстве стяжка повторит верхнюю поверхность звукоизоляционных плит с учетом усадки). Рабочая нагрузка на плиты составляет 200-700 кг/кв.м.
