Монтаж системы ЗИПС Z4, посты ультраакустик

[Yug_Master]

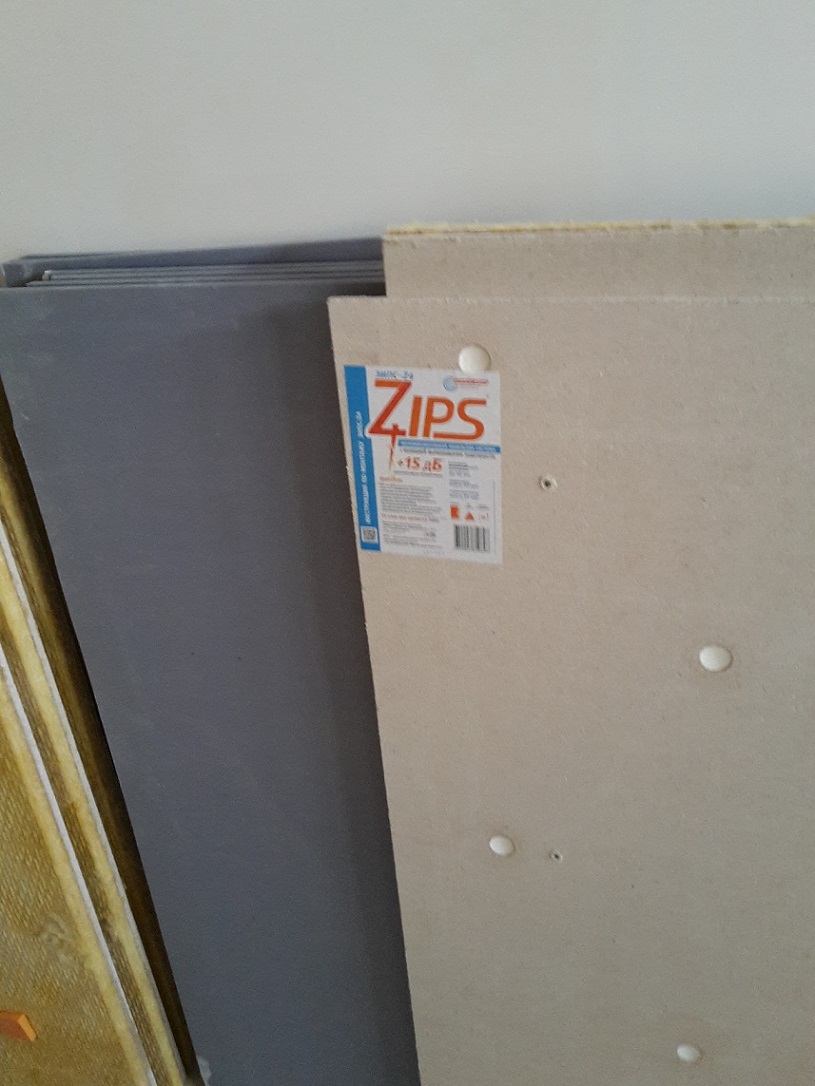

Бескаркасная звукоизоляция ЗИПС Z4 ,монтаж выполнялся на бетонную межквартирную стену . Характер как и сам шум на данный момент отсутствовал , звукоизоляция выполнялась на перспективу от будущих соседей , что бы после ремонта не возник вопрос о дополнительной защите от шума этой стены .

[Yug_Master]

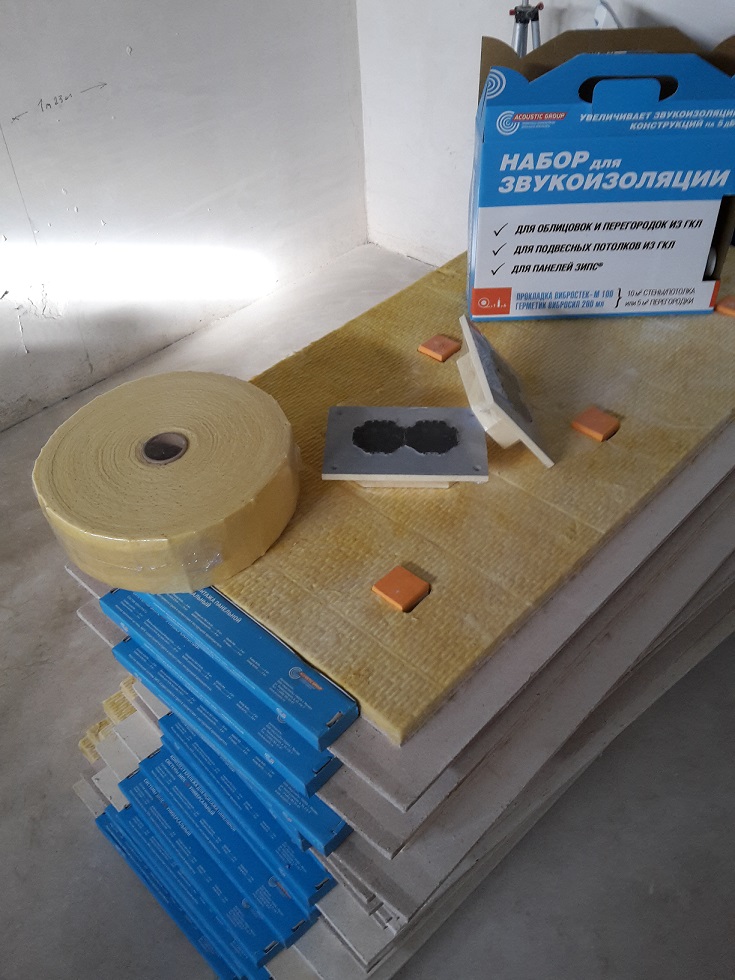

Также на данной стене находились розетки с выключателями , для их устройства не снижая эффективность системы были применены подразетники ультраакустик на два поста каждый .

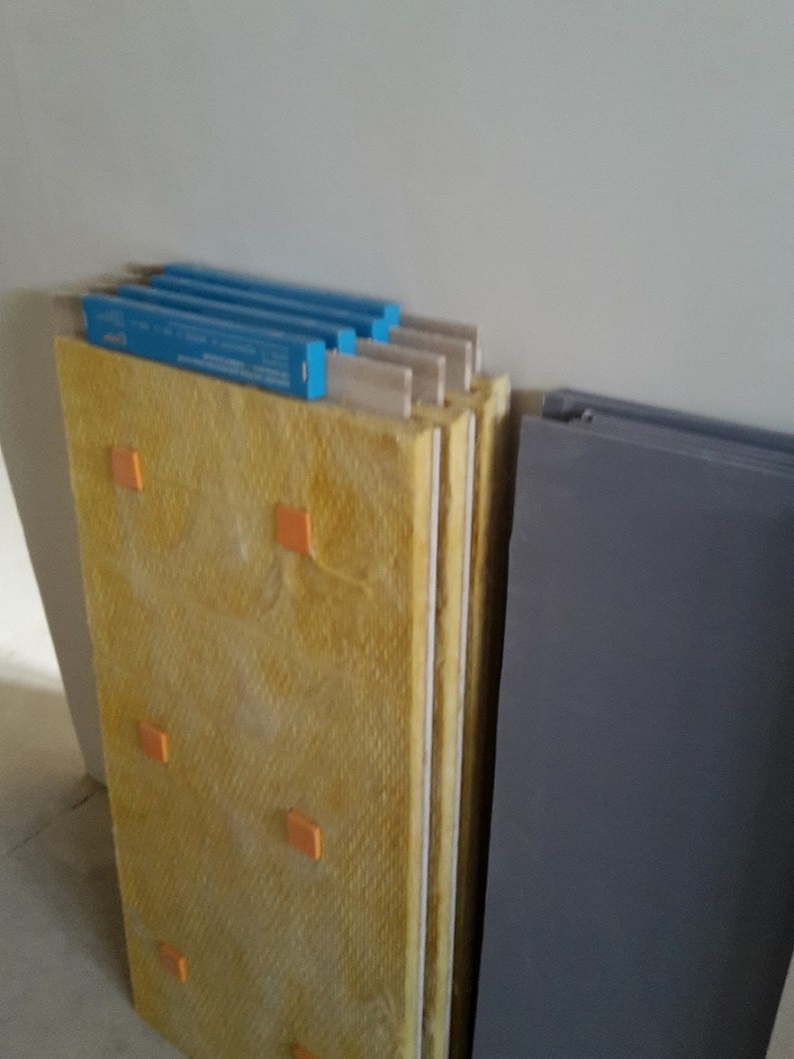

Монолитная стена нуждалась в дополнительном выравнивание основания, поэтому выбор в пользу бескаркасной звукоизолирующей панельной системы ЗИПС-Z4 c функцией выравнивания поверхности был очевиден , позволяя сэкономить на штукатурных работах , а также сроках связанными с мокрыми процессами ,технологическим интервалом времени высыхания штукатурки .

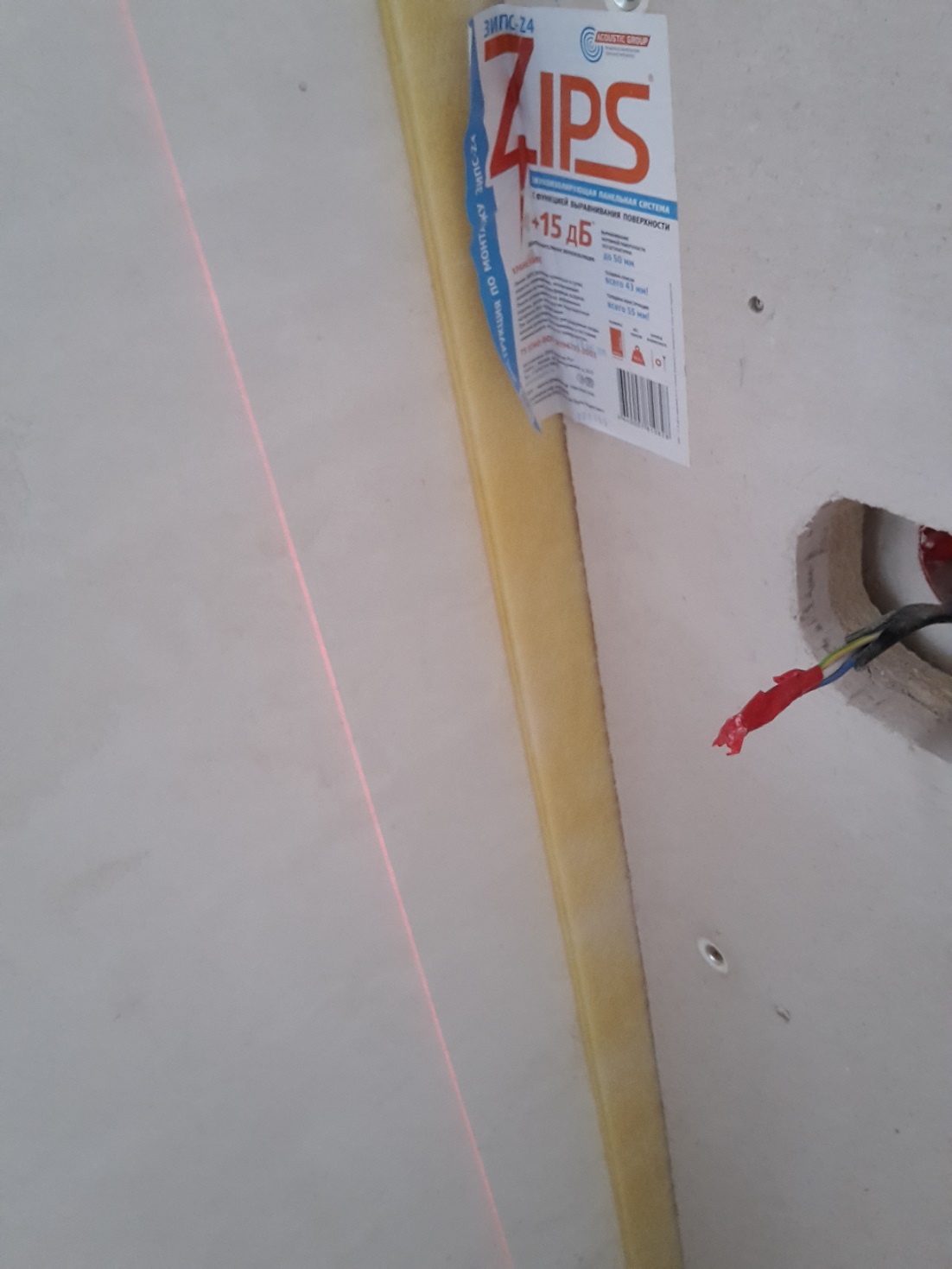

До начала монтажа панелей согласно инструкции был установлен лазерный уровень ,для определения относа от самой выступающей плоскости базового ограждения . С этим делом лучше не спешить, как в плане выставления направления лазерного луча максимально параллельно стены , так как на расстояние 5.5 м разворот на несколько градусов лазерного уровня мог увеличить на сантиметры толщину всей системы в одной из сторон . Необходимо тщательно промерить всю плоскость на самую выступающую точку , где то примерно почти по середине стены у меня панель в аккурат монтировалась без выдвижения опор с одной стороны панели , не заметь эту небольшую область наибольшего выступа уже получился бы бугор . Для проверки плоскости я использовал правило 2,5 метра , позволяет контролировать поверхность панелей по мере их монтажа .

[Yug_Master]

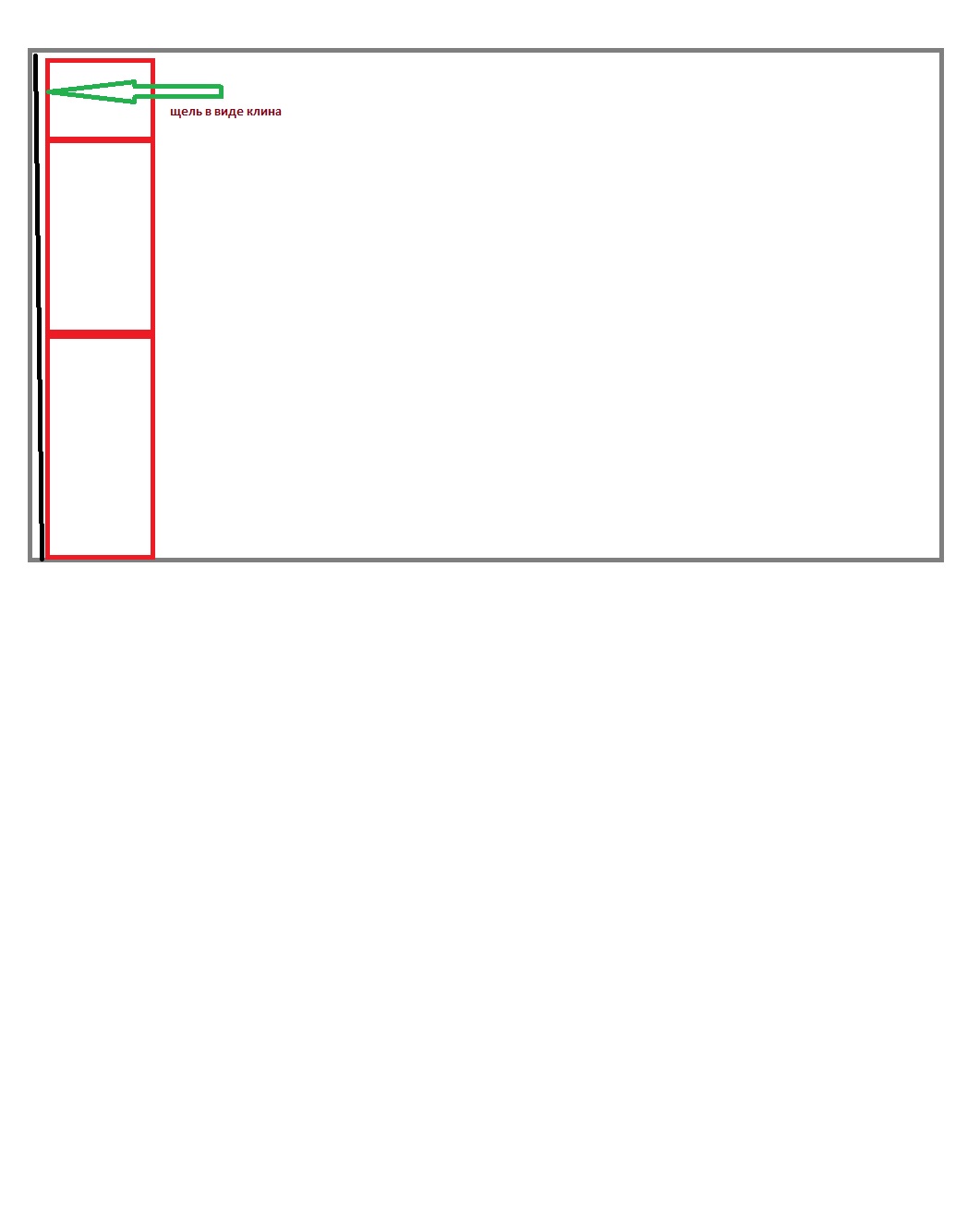

Выставление первого ряда панелей по уровню в высоту нужно учитывать уровень перпендикулярно примыкающей стены , иначе может получиться щель в виде клина, в верху первого ряда панелей .на доп. рис. для удобства понимания схематически набросал .

[Yug_Master]

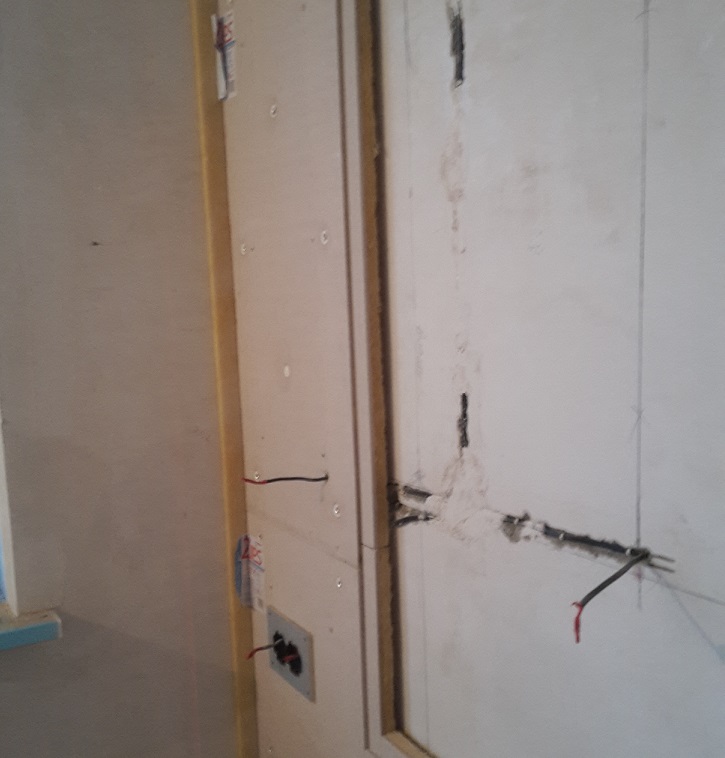

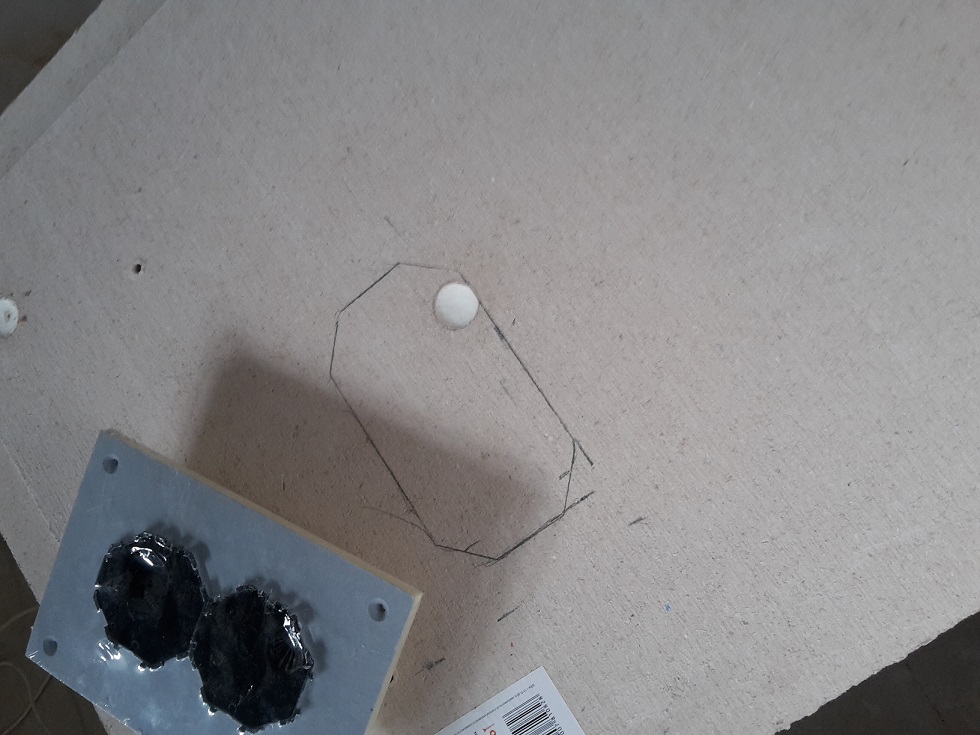

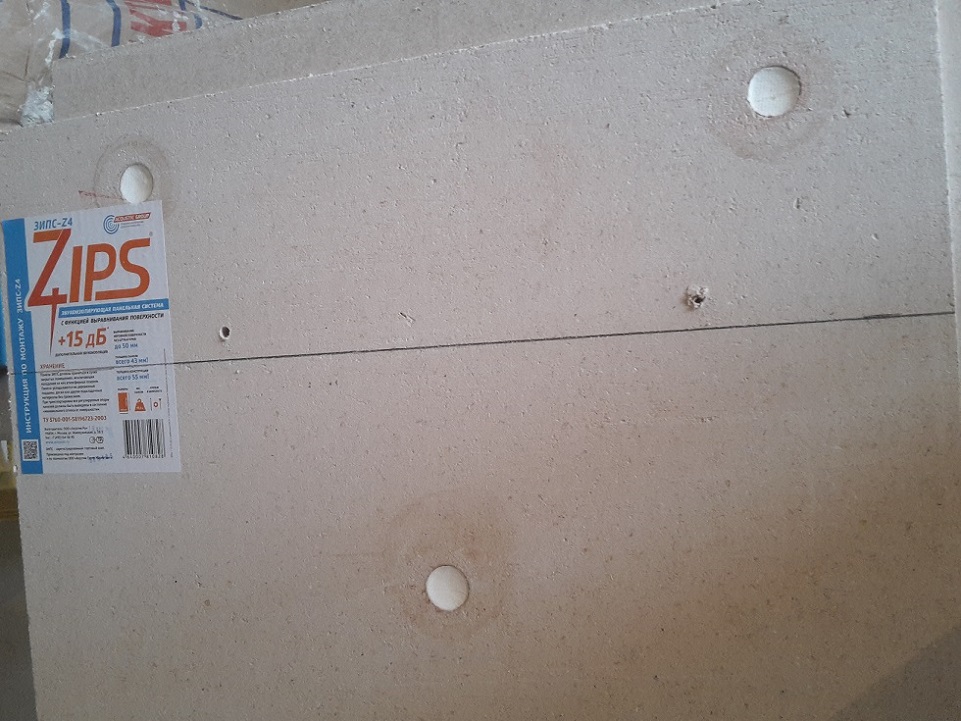

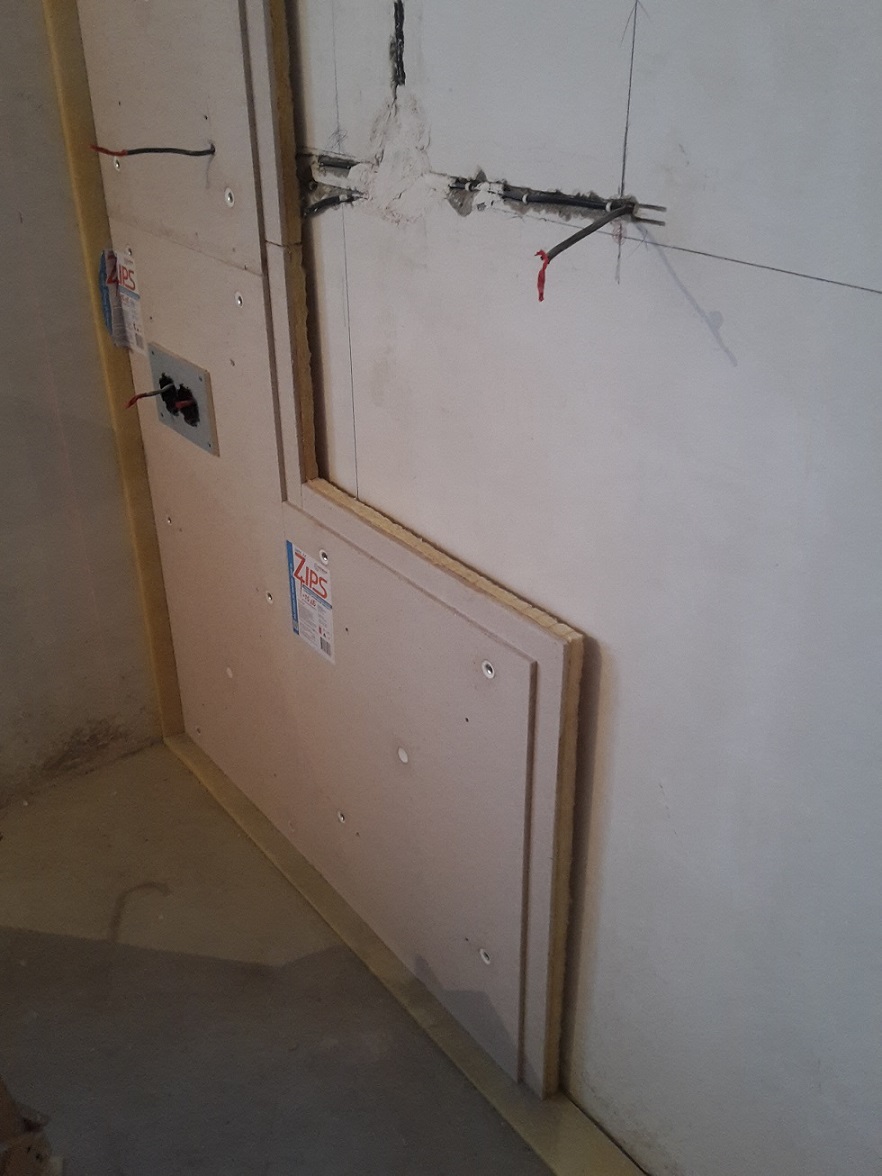

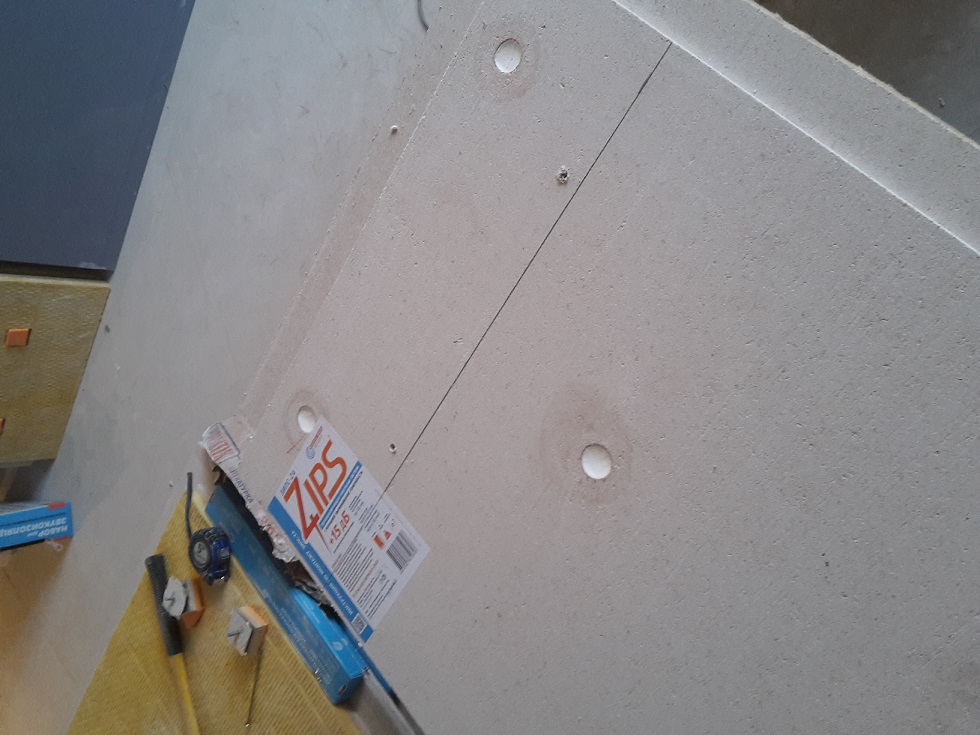

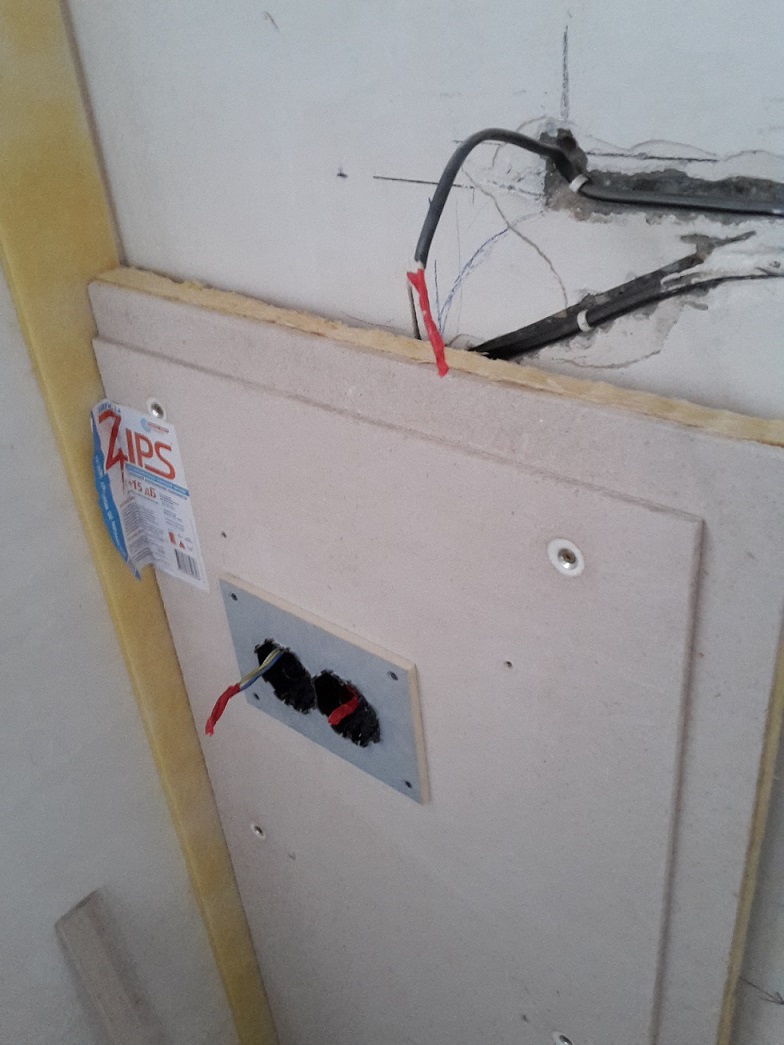

На первой панели был пост с подразетниками , вначале я ее подрезал и выставил как мне было необходимо с учетом погрешности фасадной стены и пола (не гребни имеется ввиду ) , закрепил временно , отчертил по уровню разметку под подразетник. После чего панель была снята для дальнейшего выреза отверстия . Если сразу врезать отверстия под розетки то у меня тогда ультраакустик получился бы не по уровню , потому как панель корректировалась подрезкой с учетом выше перечисленных нюансов .

[Yug_Master]

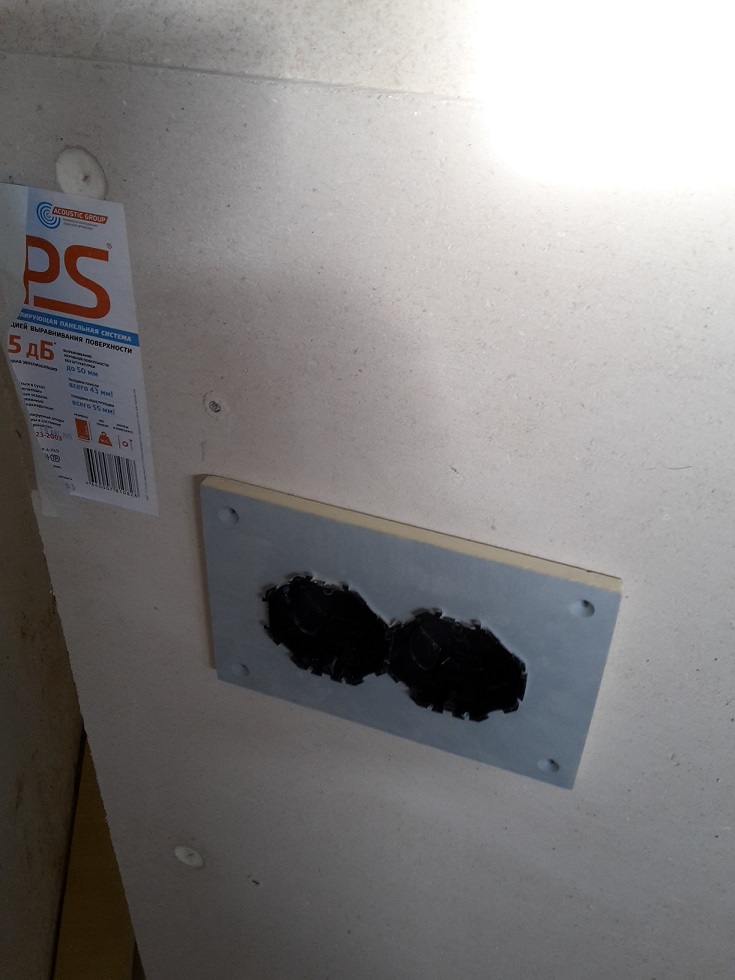

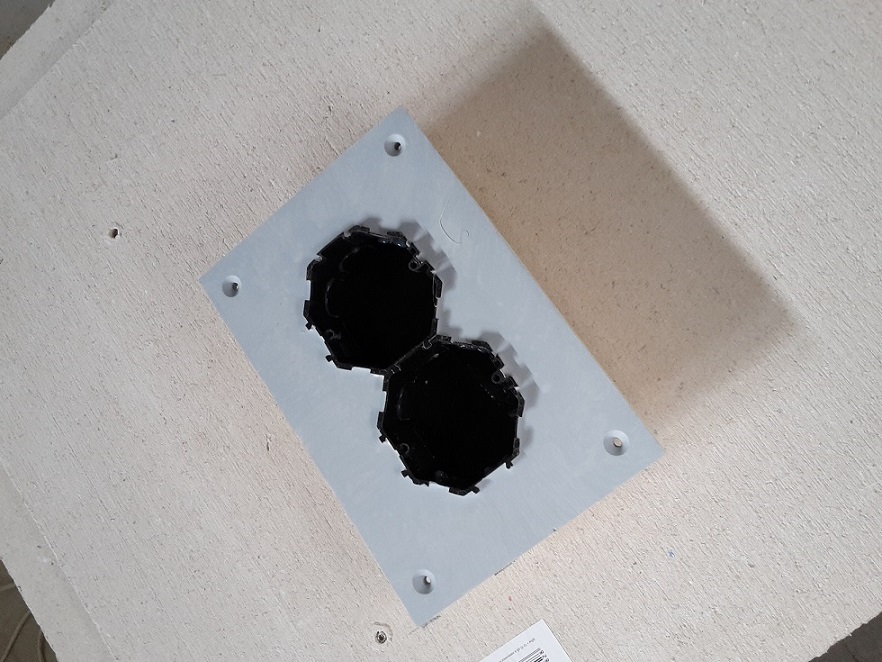

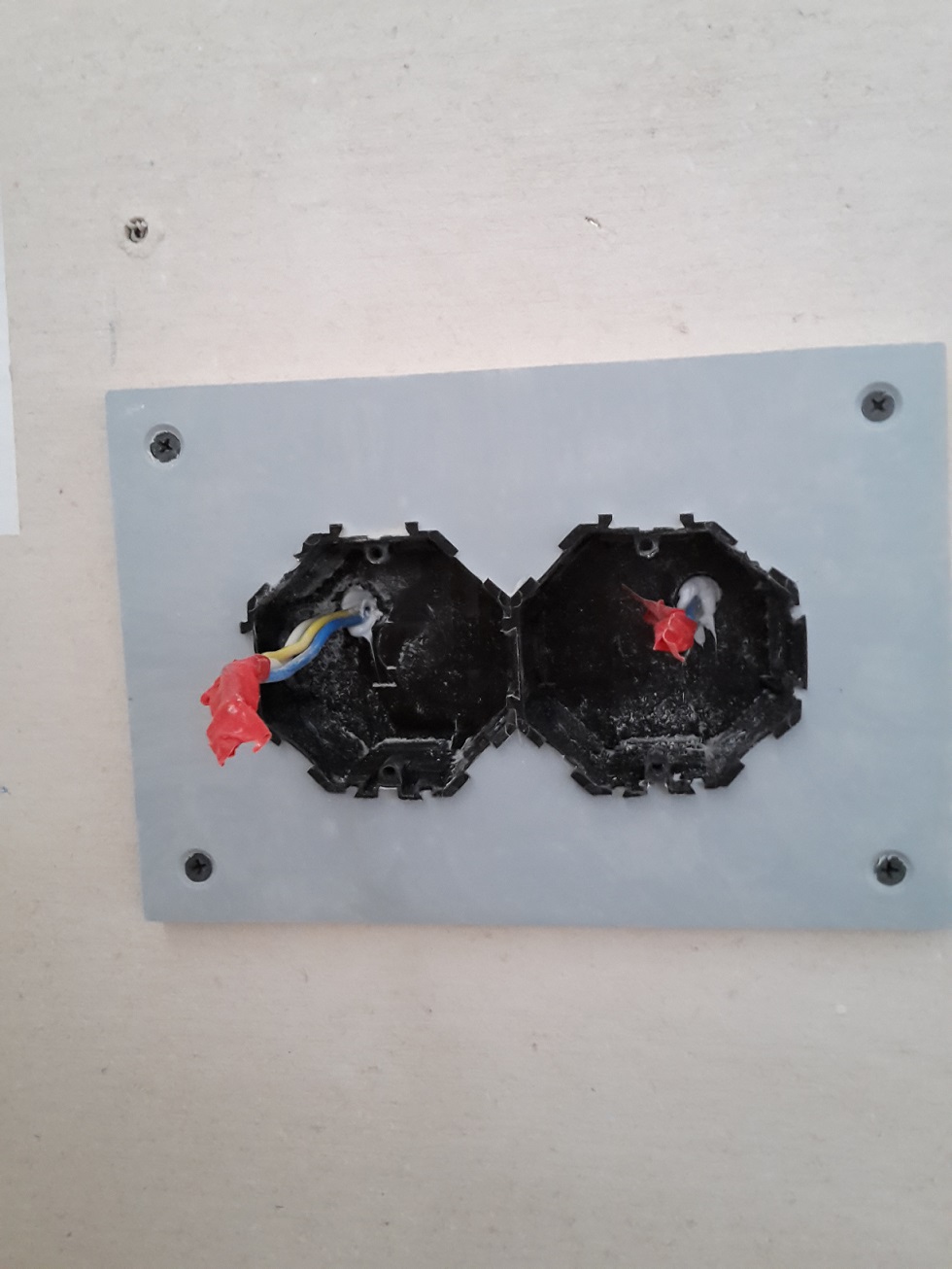

Подразетники ультраакустик позволяют устанавливать эл.фурниуру в сами панели , что очень актуально в плане современного ремонта , накладные не все заказчики были готовы принять как единственный вариант не снижающий звукоизоляцию, это было действительно проблемой , потому как являлся решающим критерием в плане выбора зипс системы . Подразетники из плотной твердой пластмассы, качество хорошее , мне понравились , еще к тому же поверхность уже обработана под финишную отделку .Высокая скорость монтажа по сравнению с коробами из гвл , удобно , быстро , готово для установки розеток и выключателей , можно рекомендовать как отличное готовое решение !

[Yug_Master]

Если сравнивать скорость монтажа с предыдущими системами ЗИПС то у Z4 будет не так быстро, но все относительно у меня монтаж 15 м2 занял полтора дня , тут был бетон , арматура два сверла ушло в минус … После выставления лазерного уровня, с фиксацией места и направления луча, советую очертить место установки , а также оставить отметку на стене , в случае если вам придется его сдвинуть случайно или по каким то другим причинам , так будет легче восстановить уровень контролируемый шаблоном .
Для меня остался не понятным до конца один момент , при выставление подрезанной панели с двумя опорами низ панели уходил от контролируемого шаблона внизу , такое сложилось впечатление что не хватало еще точки опоры внизу . Приходилось несколько раз низ панели рукой отодвигать назад . Панель должна теоретически держаться за гребень предыдущей , но практически это не совсем так . Возможно это только при таком наклоне базовой плоскости стены проявилось, но опять же это миллиметры , я скрупулёзно подходил к монтажу мне самом результат был очень интересен . К сожаления размер я не запомнил подрезанной панели . Опять же это возможно связано только с данной плоскостью неровности данной стены . Например в верхе все отлично , но там вверху опоры снизу сбоку гребни .

[Yug_Master]

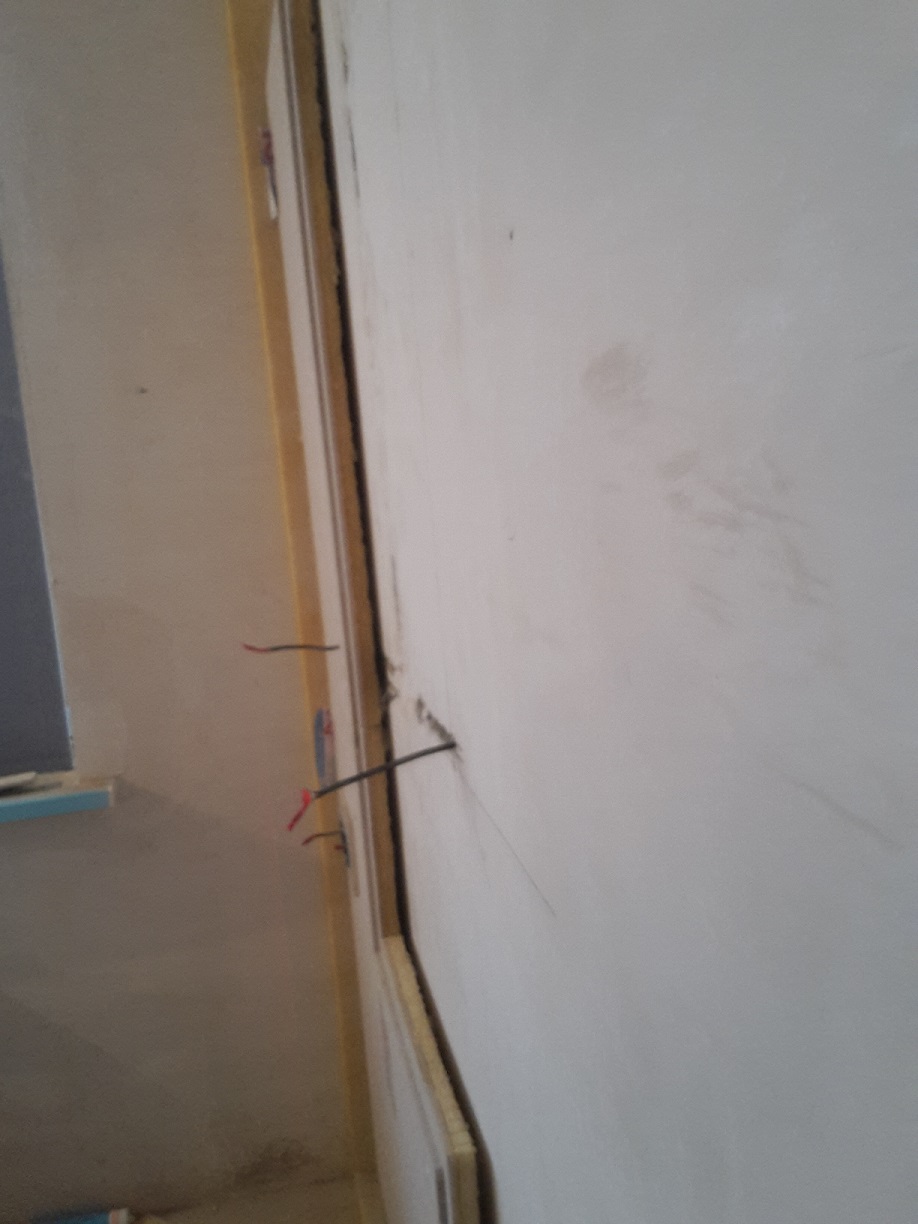

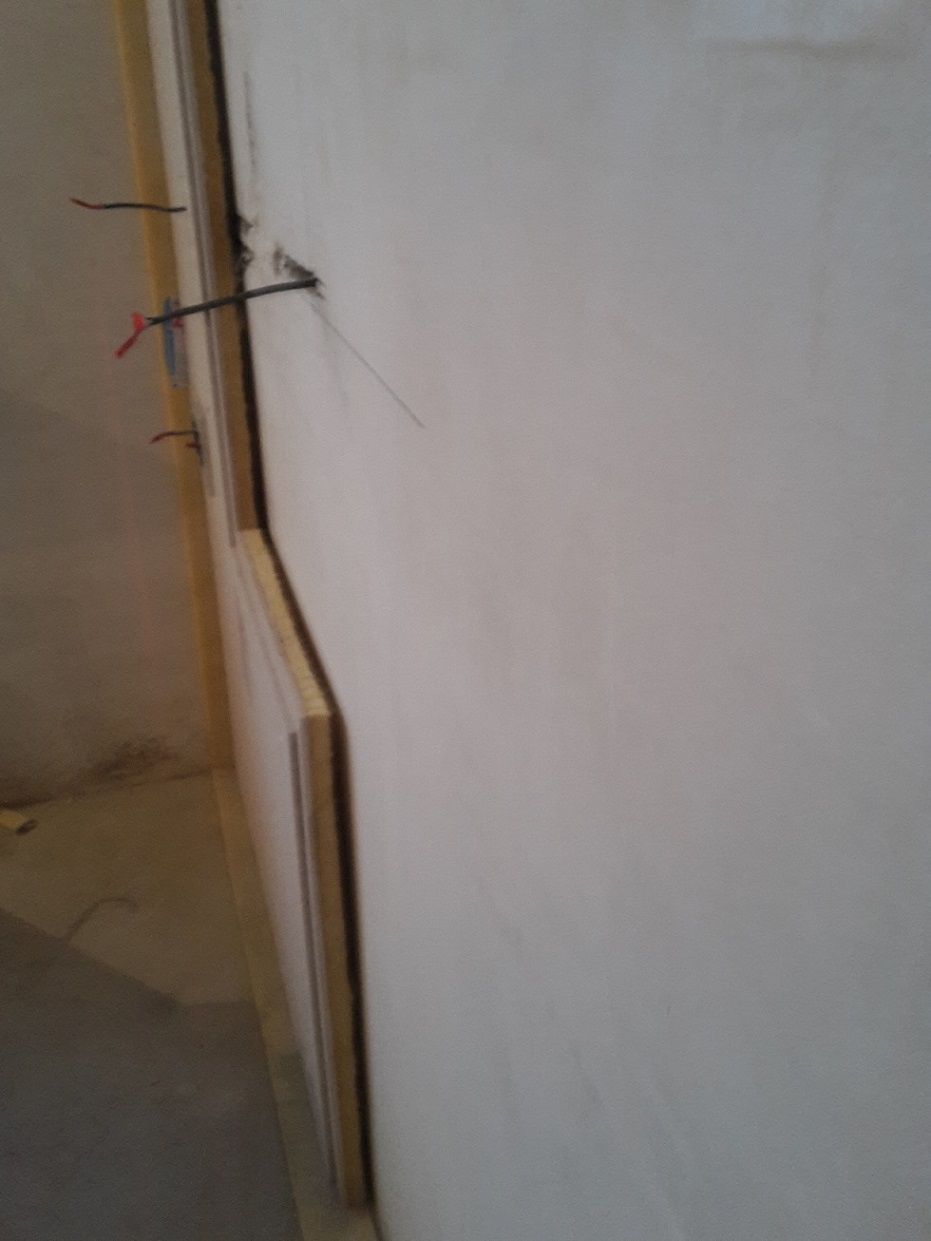

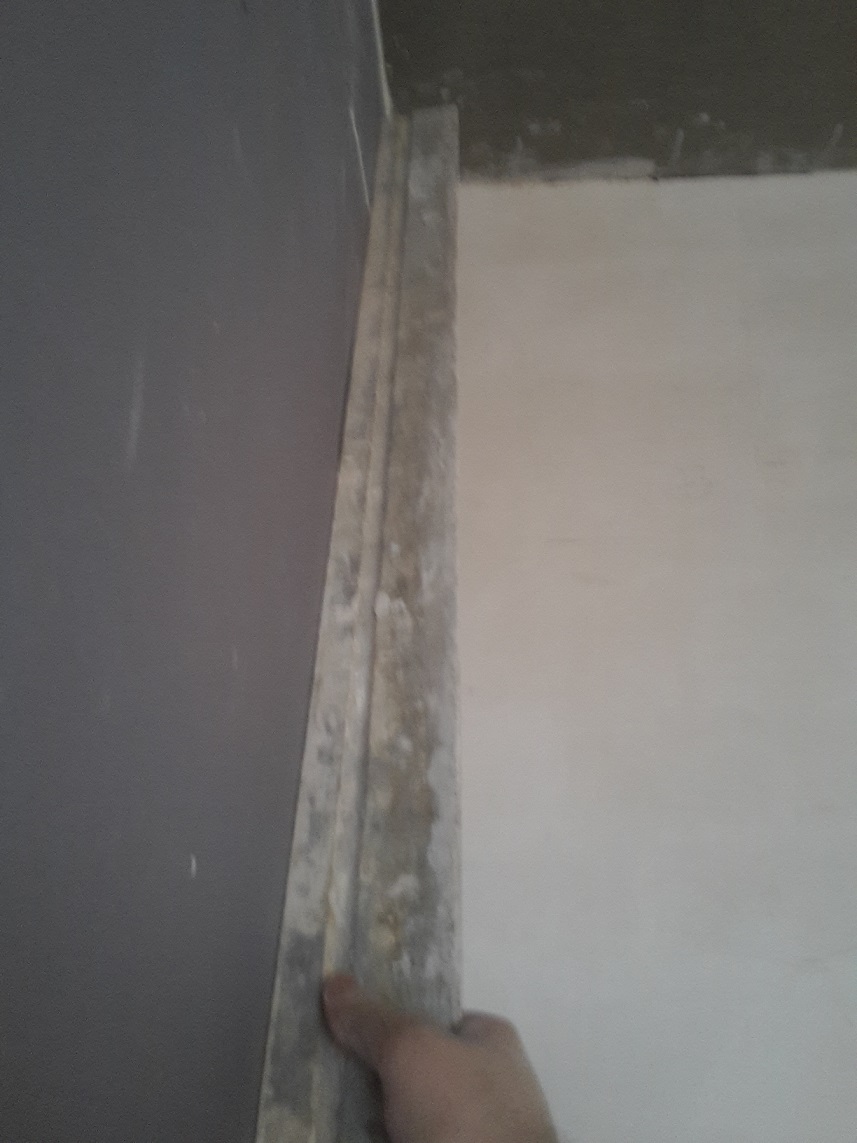

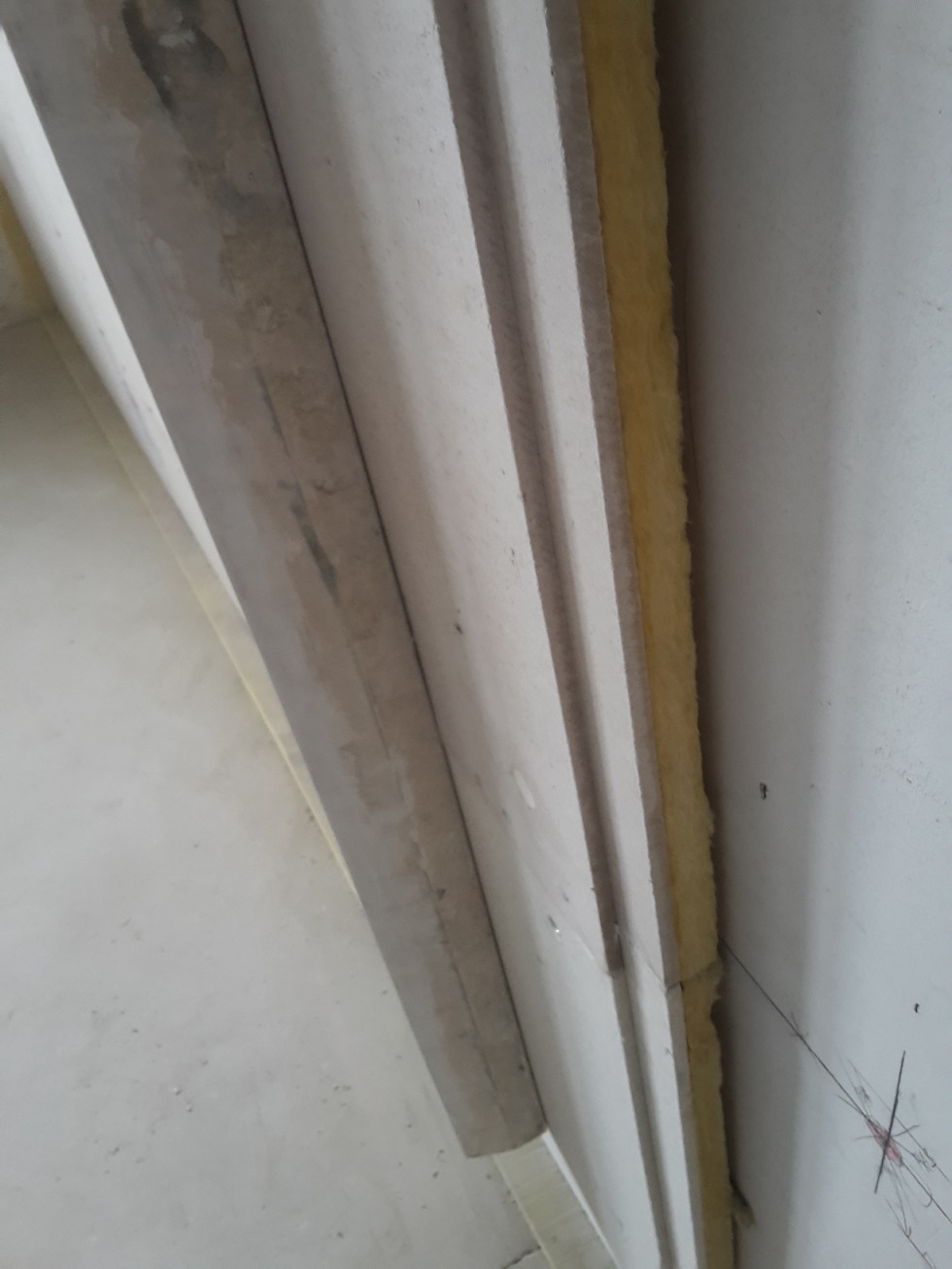

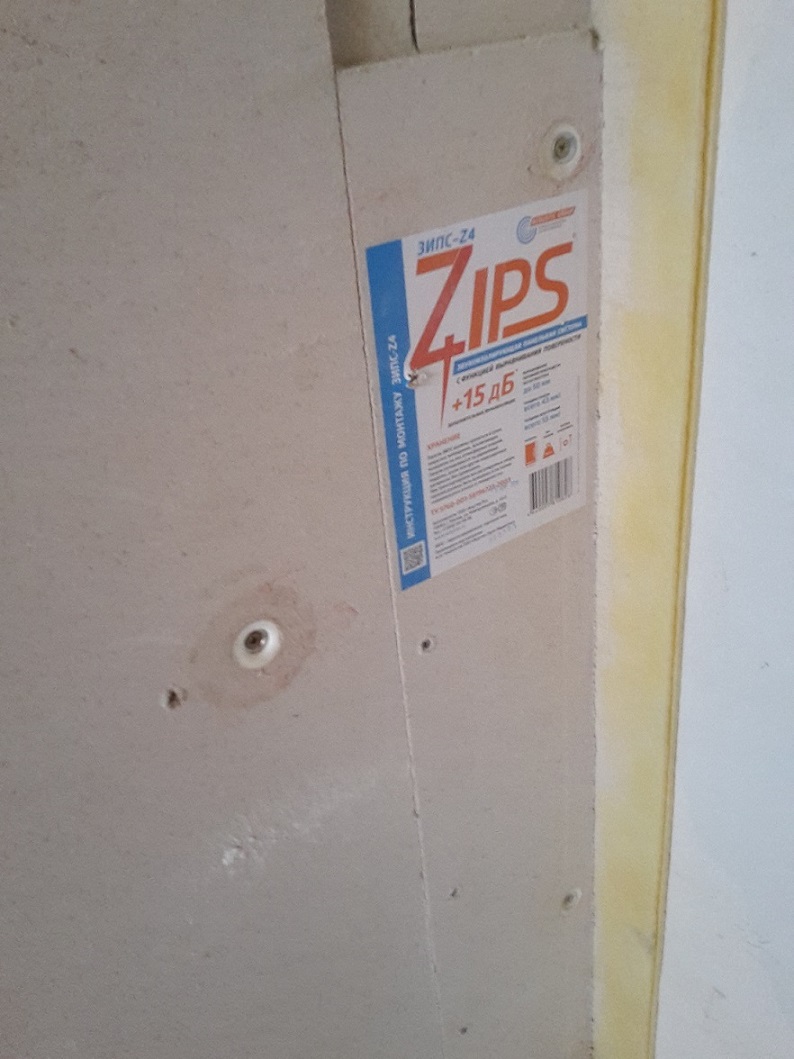

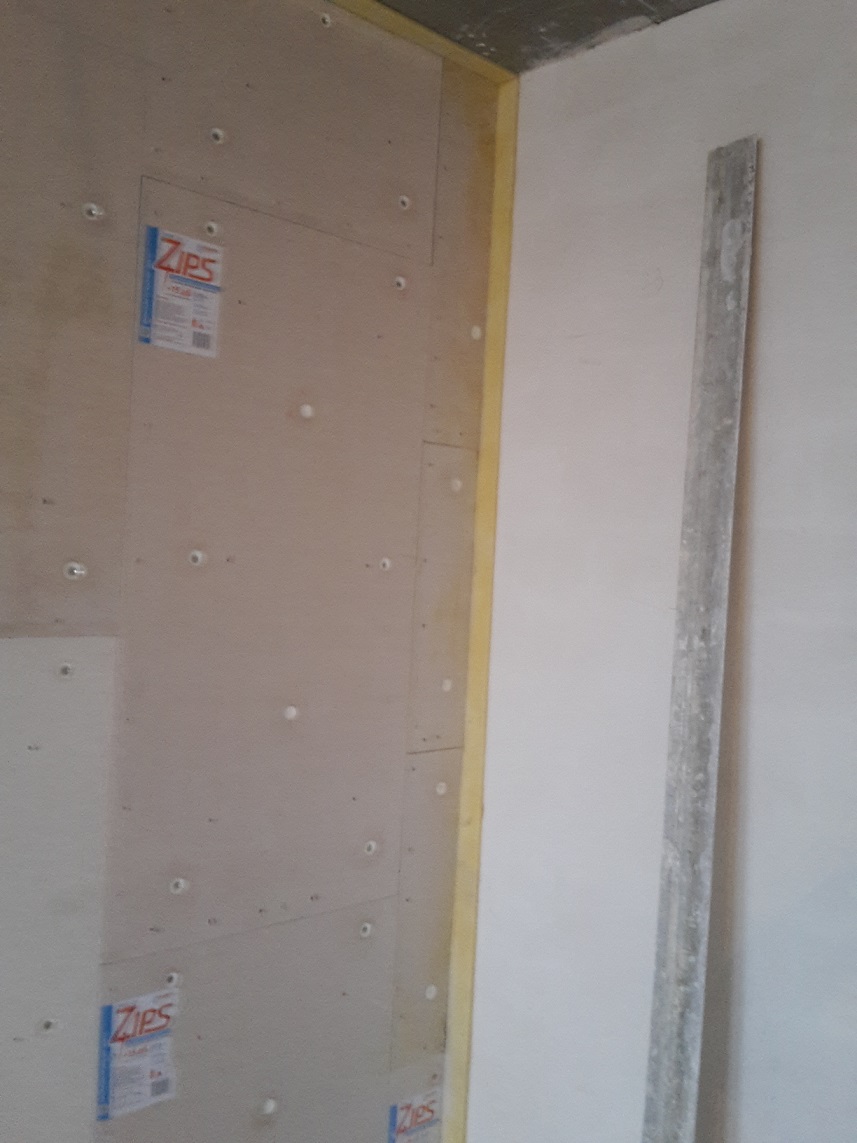

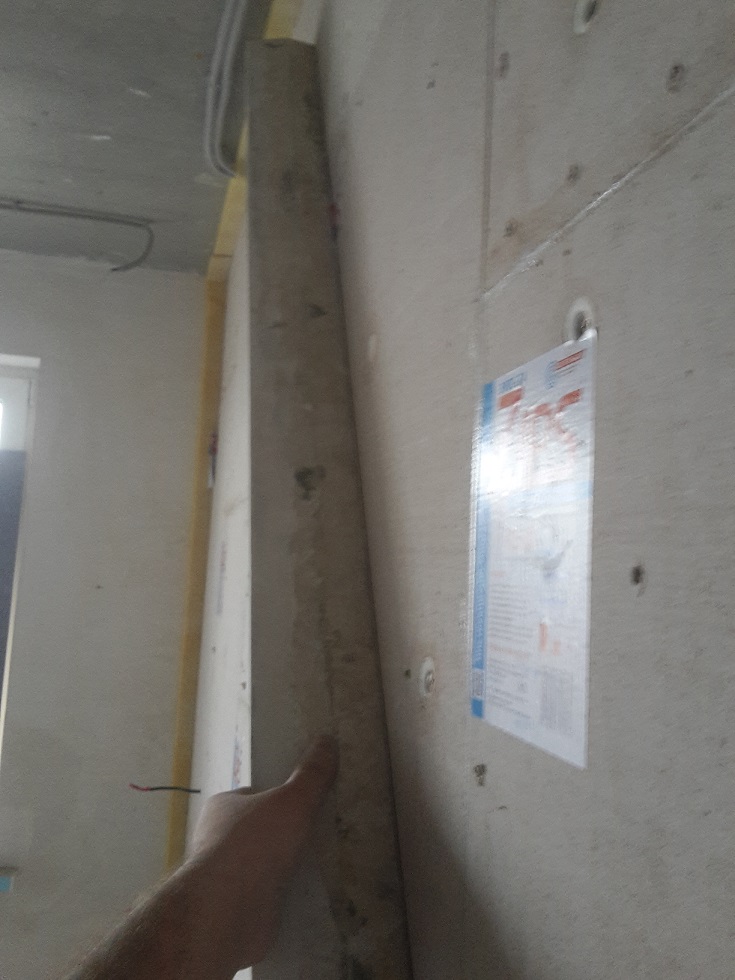

На данной фотографии отлично виден перепад базовой стены по отношению к выставленной по уровню зипс панели . Несколько фотографий плоскости при длине рейки 2,5 метра . Видно есть небольшие погрешности , лучше не получалось , показал все заказчику , не искал каких то оправданий но на противоположной стене , поштукатуренной по маякам нашлись аналогичные погрешности , которые не видно не прикладываю рейку (правило) обычным взглядом . На плоскости уровень идет четко и везде (ЗИПС системы).

[Yug_Master]

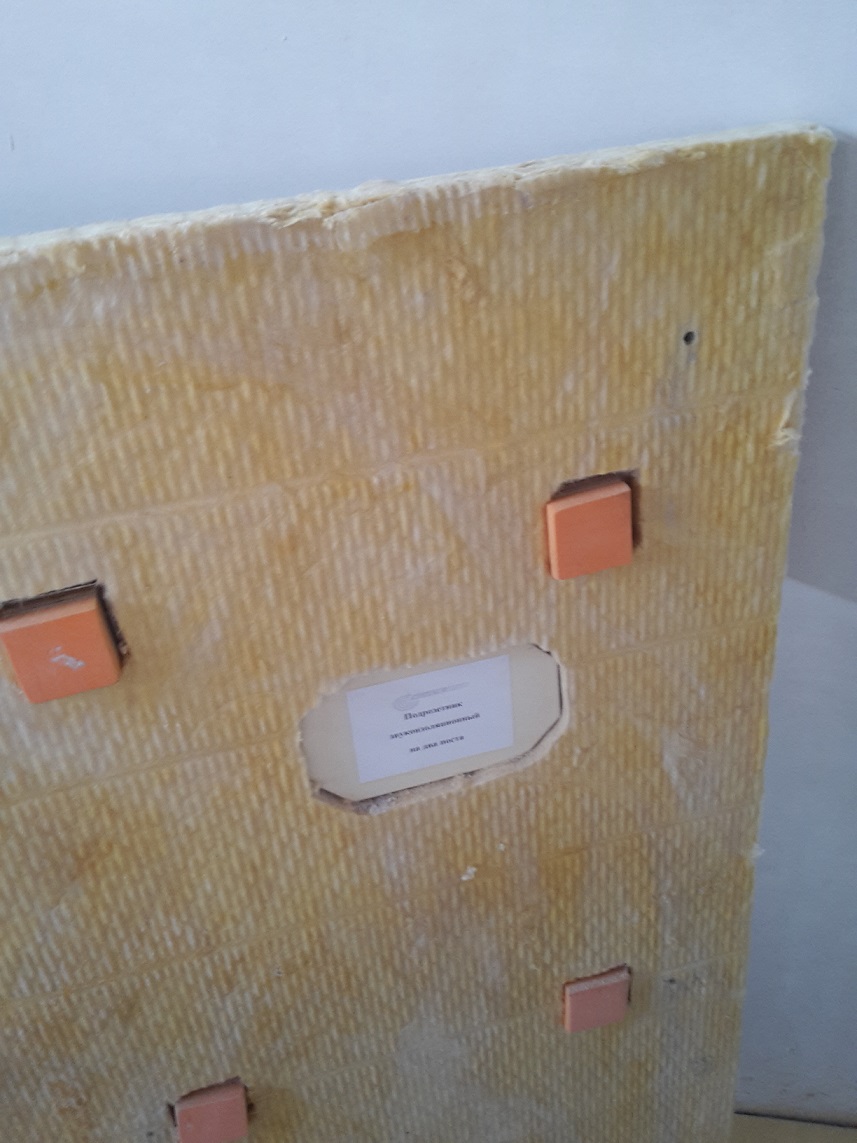

По поводу переноса опор то тут все как на видео по инструкции монтажу , все очень просто и легко , опора выбивается и вырезанные в вате фрагменты вклеивается , единственное как мне кажется лучше использовать клей быстрой фиксации , это будет более надежно на предмет того что при выставлении опора не сместиться и не сдвинется в нежелательно направлении .

[Yug_Master]

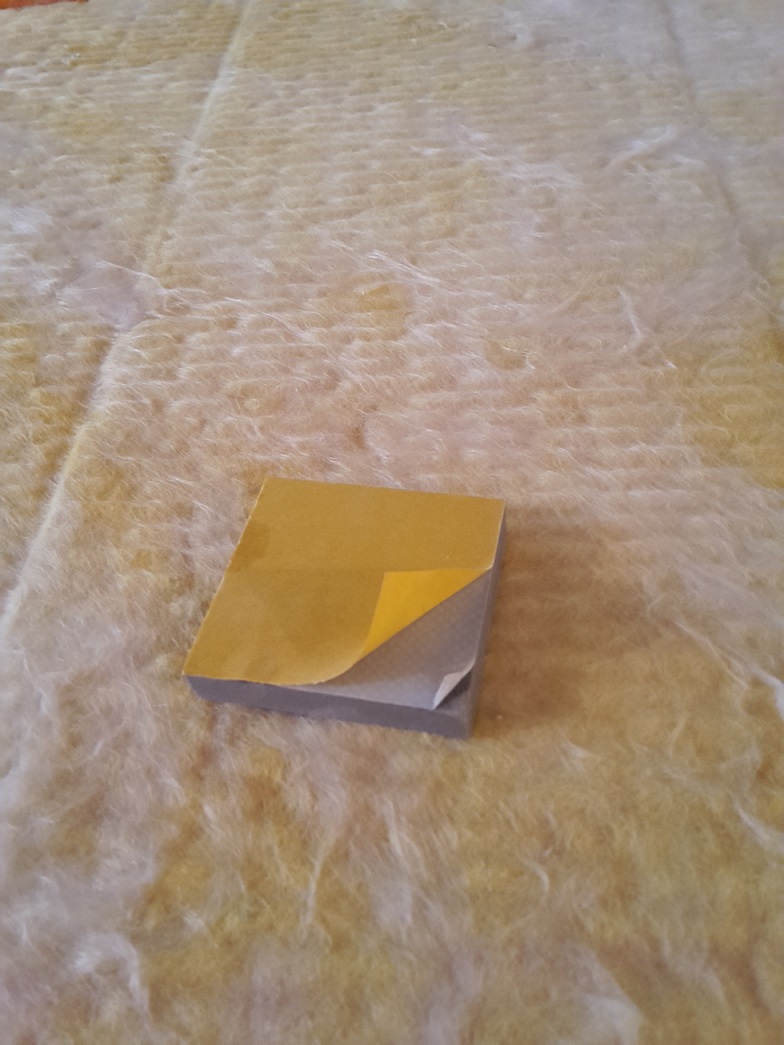

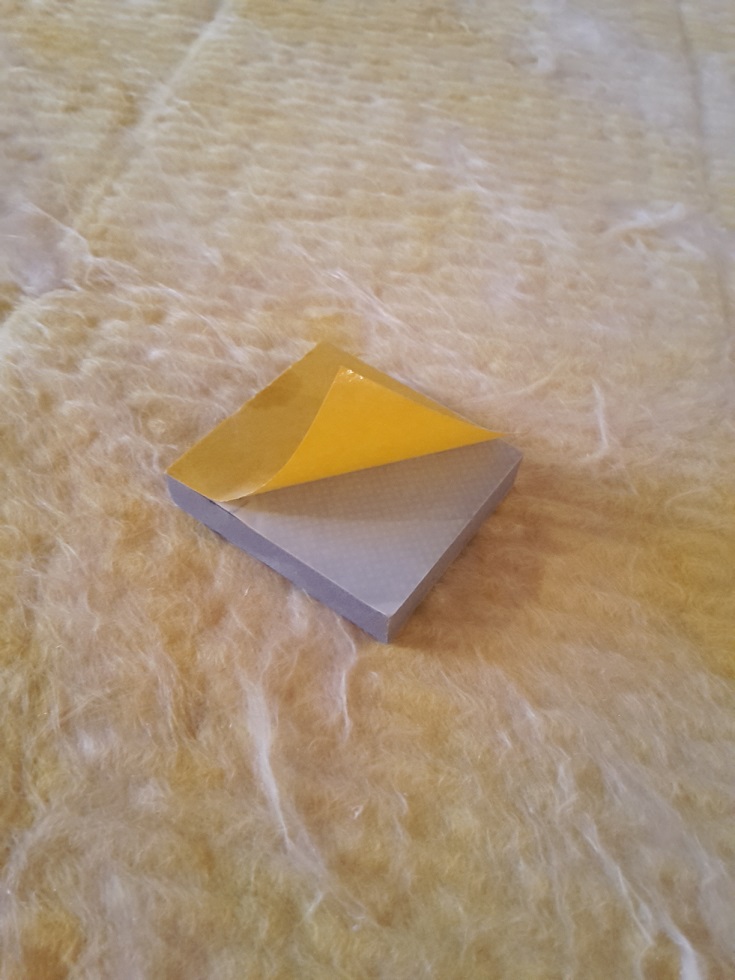

На ст прокладках есть защитный слой , который снимается и наклеивается на опоры , я немного поспешил разок отклеил вместе с клеевым слоем (белого цвета) без него ст прокладка не приклеиться , повнимательней нужно снимать , на всякий случай акцентировал на этом внимание .
Я использовал ст прокладки практически везде , в принципе на данной плоскости их можно было не применять , но я решил во первых попробовать с ними , во вторых опоры выдвигать нужно было меньше .

[Yug_Master]

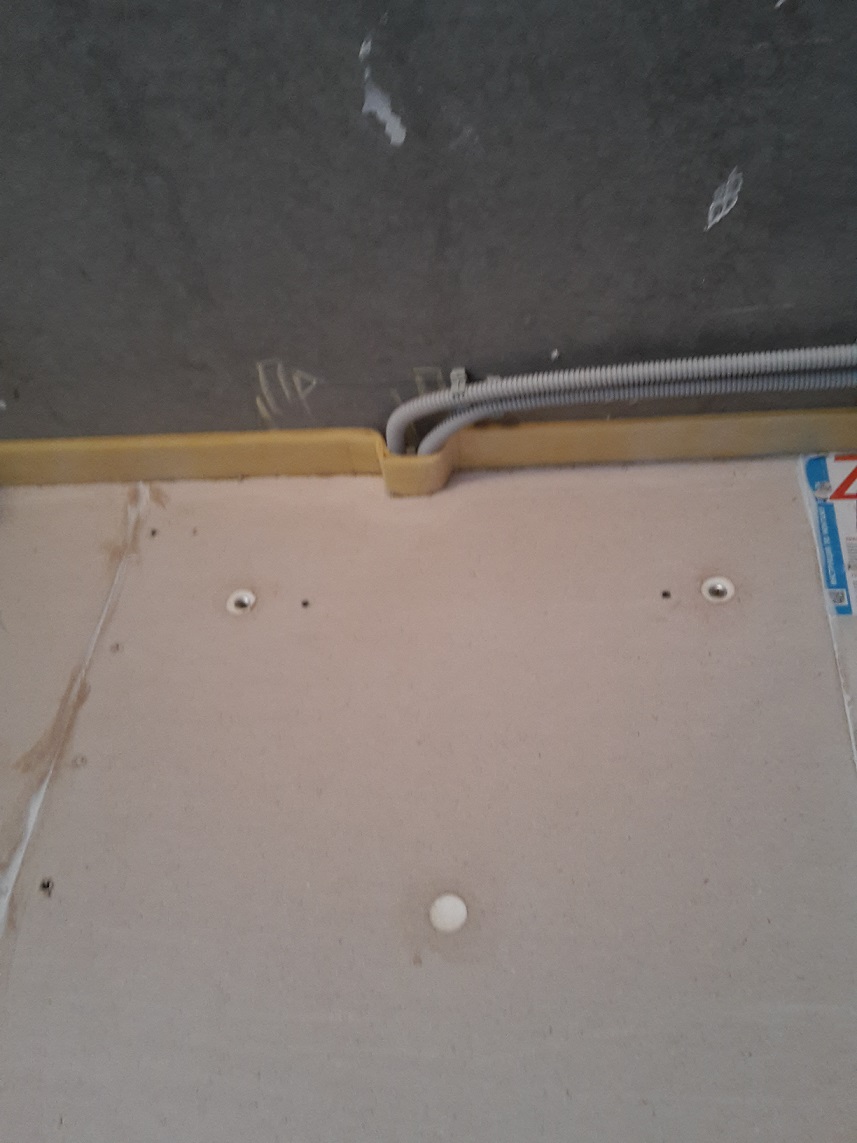

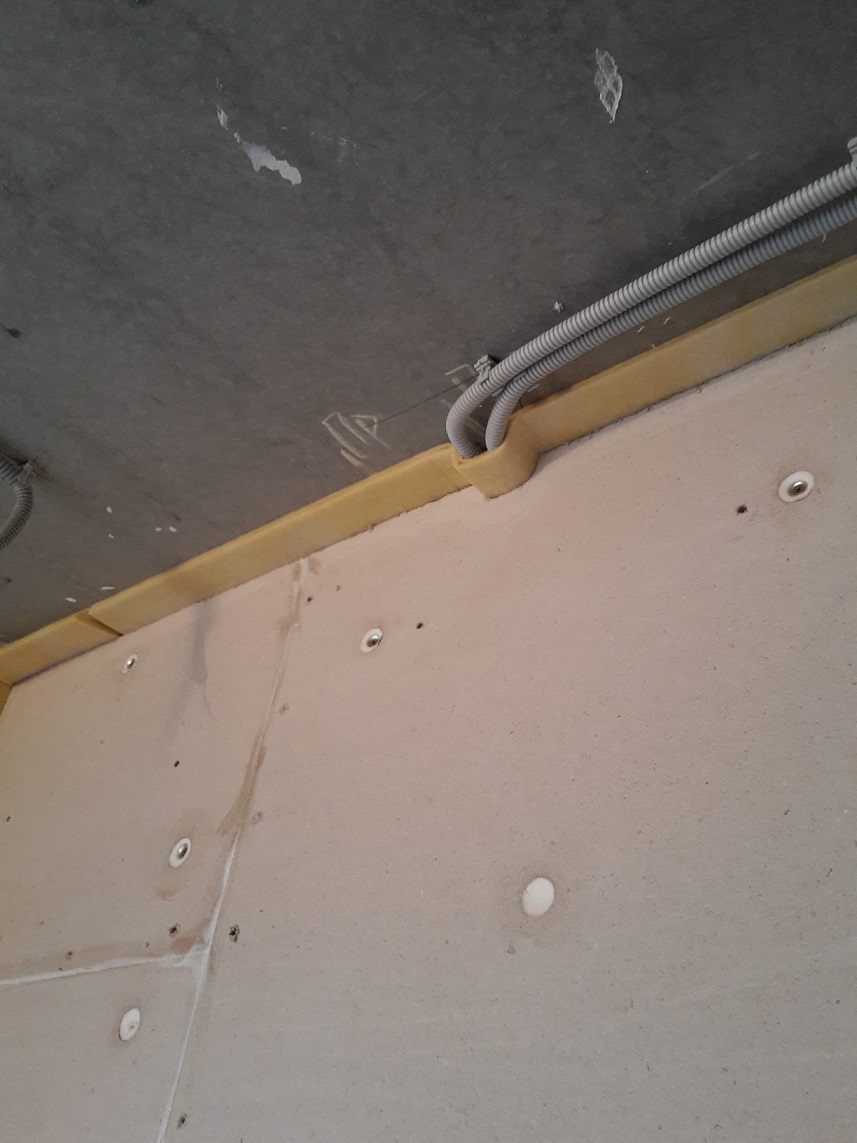

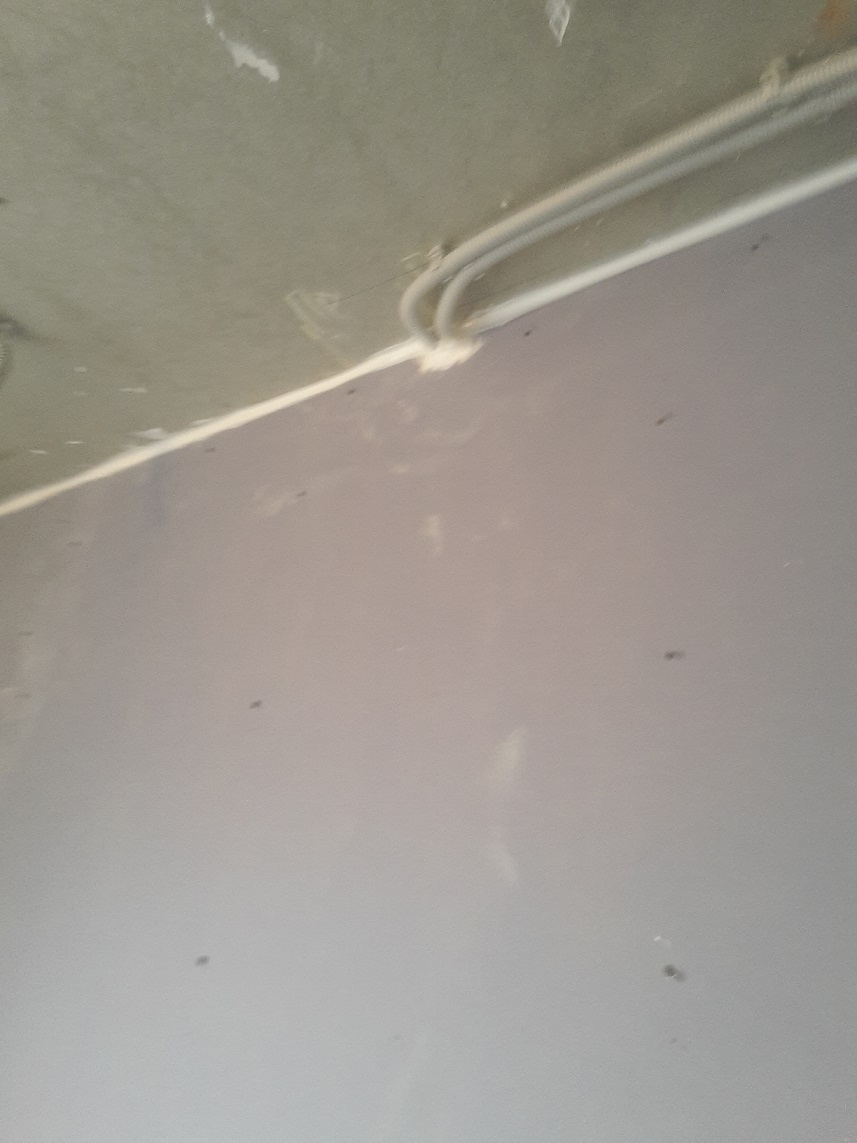

Электропроводка , арматура это всегда препятствие для узлов креплений зипс панелей , в некоторых местах мне так и не удалось закрепиться из-за арматуры при чем даже при сверлении вбок , так что приходилось крепиться через другие дополнительные узлы . В местах где провод проходил я крепился со смешением в бок , тут очень важно проходить сверлом виброузел прямо и только после чего поворачивать сверло в бок , если пройти сразу в сторону то есть вероятность задеть саморезом отверстие из гвл при закручивание в последующем , причиной тому будет неправильное направление угла при засверливание в стену . так что с этим повнимательней , минуя эластичный материал это будет жесткий контакт или звуковой мостик .

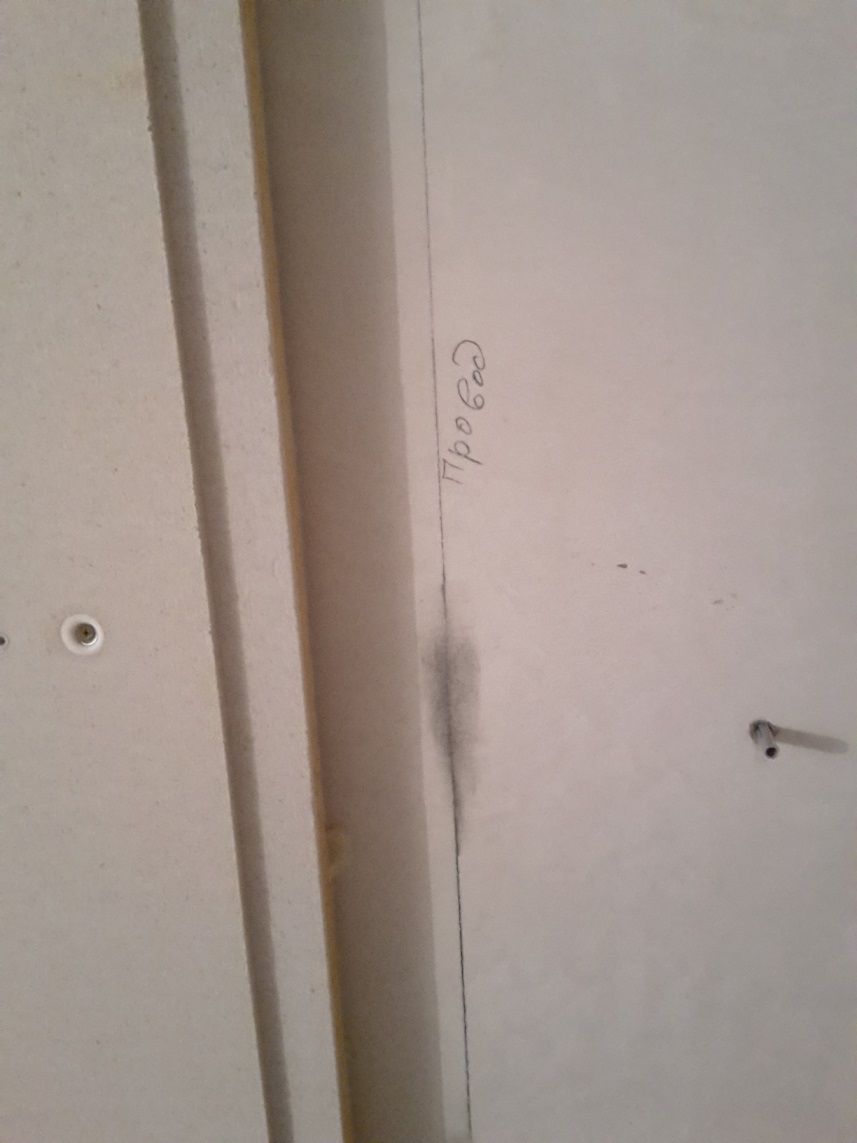

Место где проходит провод , крепился через все оставшиеся виброузлы .

[Yug_Master]

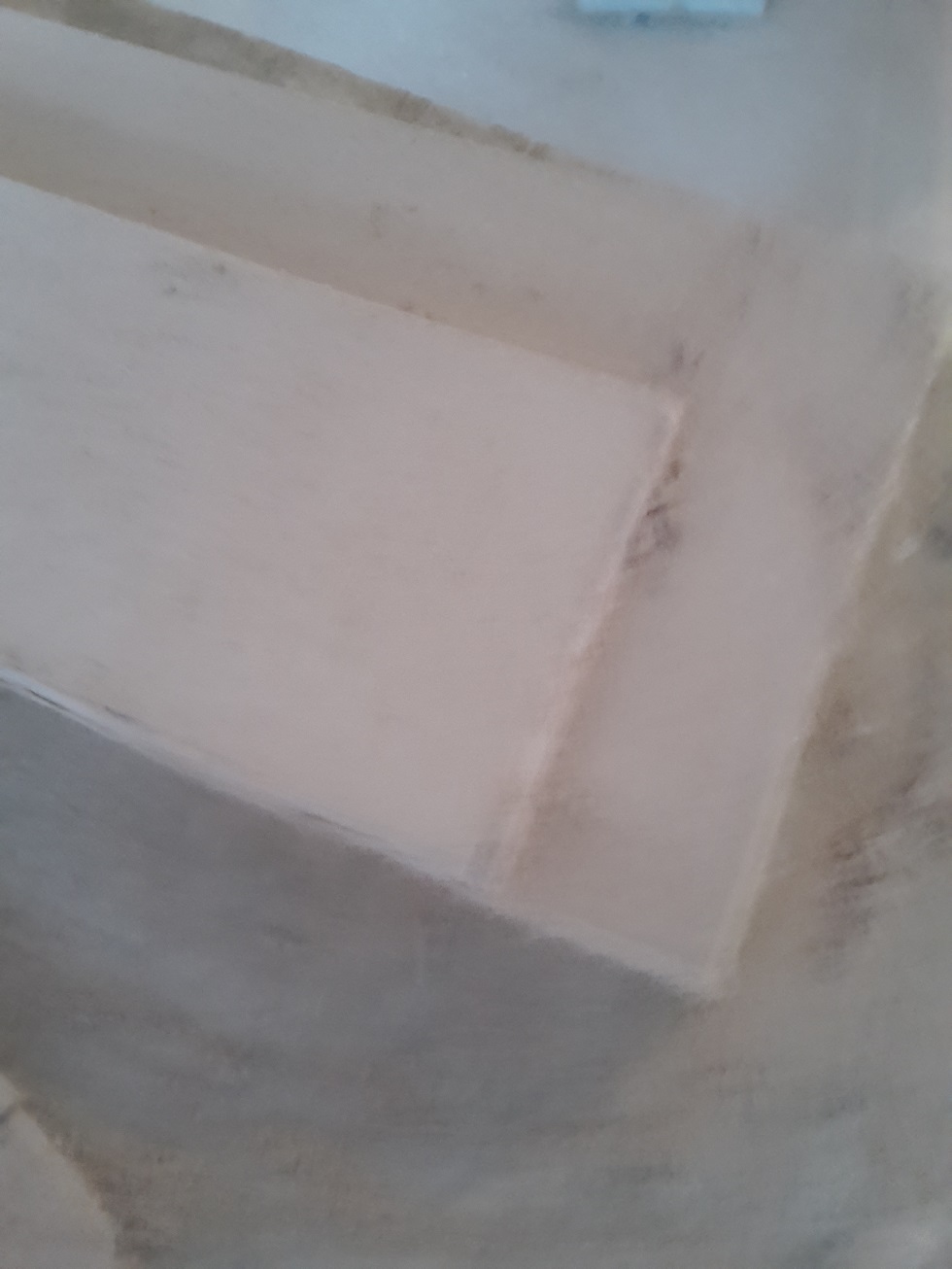

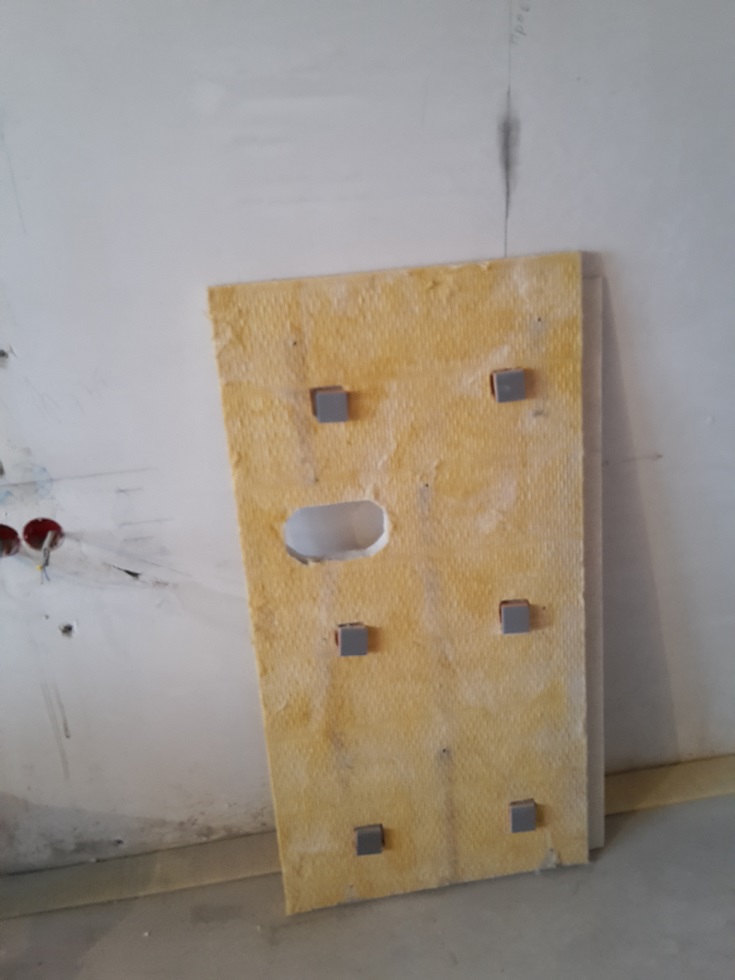

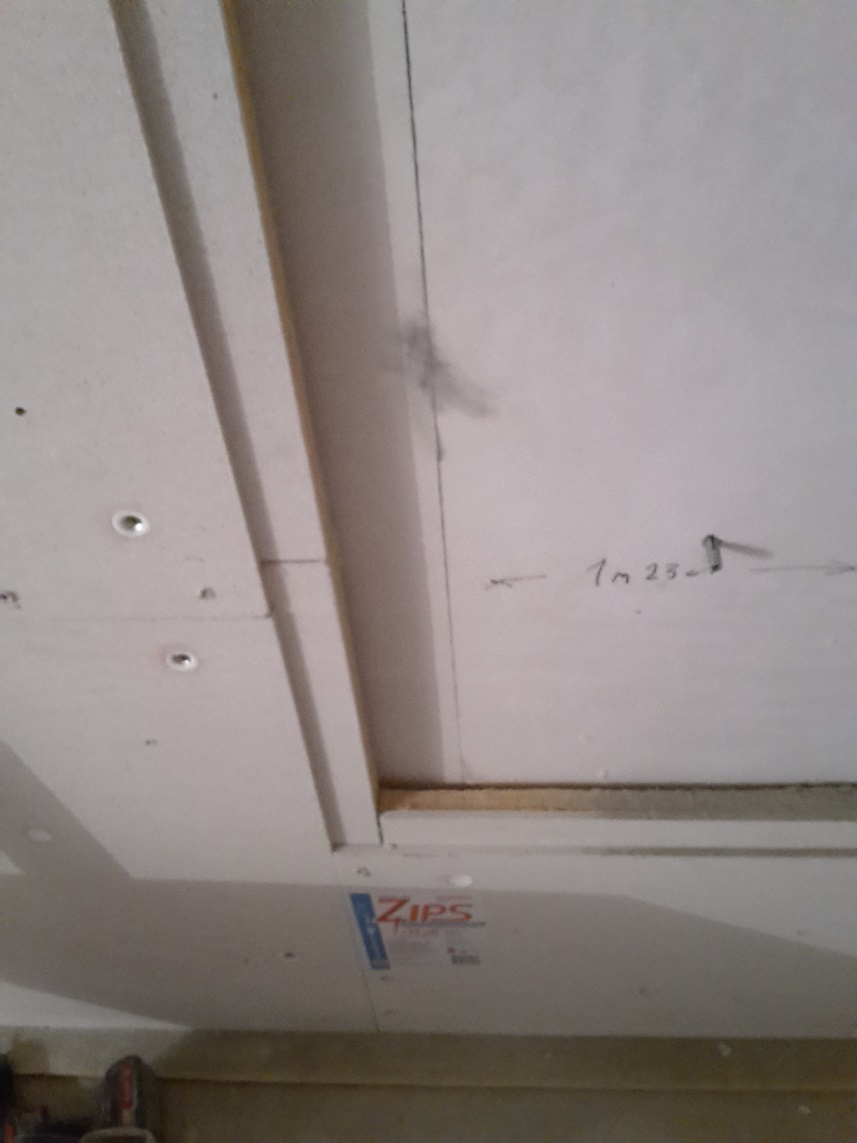

Заключительный этап монтажа зипс системы , замыкающие фрагменты панелей заключительного ряда . Заказчику было предложено еще докупить две панели и просто отрезать у них практически гребни , остальное будет как отход , но есть возможность сделать из остатков без потери качества , может не так эстетично , но на звукоизоляции это никак не отразиться . Пожелание было сделать из остатков .Мне пришлось отрезать мин вату и переклеить ее на другую сторону панели в некоторых фрагментах , виброопора была только в низу , там было расстояние при котором механическая жесткость той части панели отсутствовала не установив бы опору в этом месте . Выше гребни просто крепились саморезами , механическая жесткость не пострадала , в виду определенной плоскости базовой стены , иными словами если там было бы расстояние больше от панели до стены то опоры нужно ставить обязательно . У меня не хватало гребня по направлению монтажа , пришлось сделать самому , отрезав верхнюю часть и выбить стамеской . Ничего абсолютно нарушено не было в плане эффективности системы . Однако советую быть очень аккуратными с данными манипуляциями панелей , вводные данные могут быть разные , поэтому данный пример не стоит брать за основу заключительного ряда .

[Yug_Master]

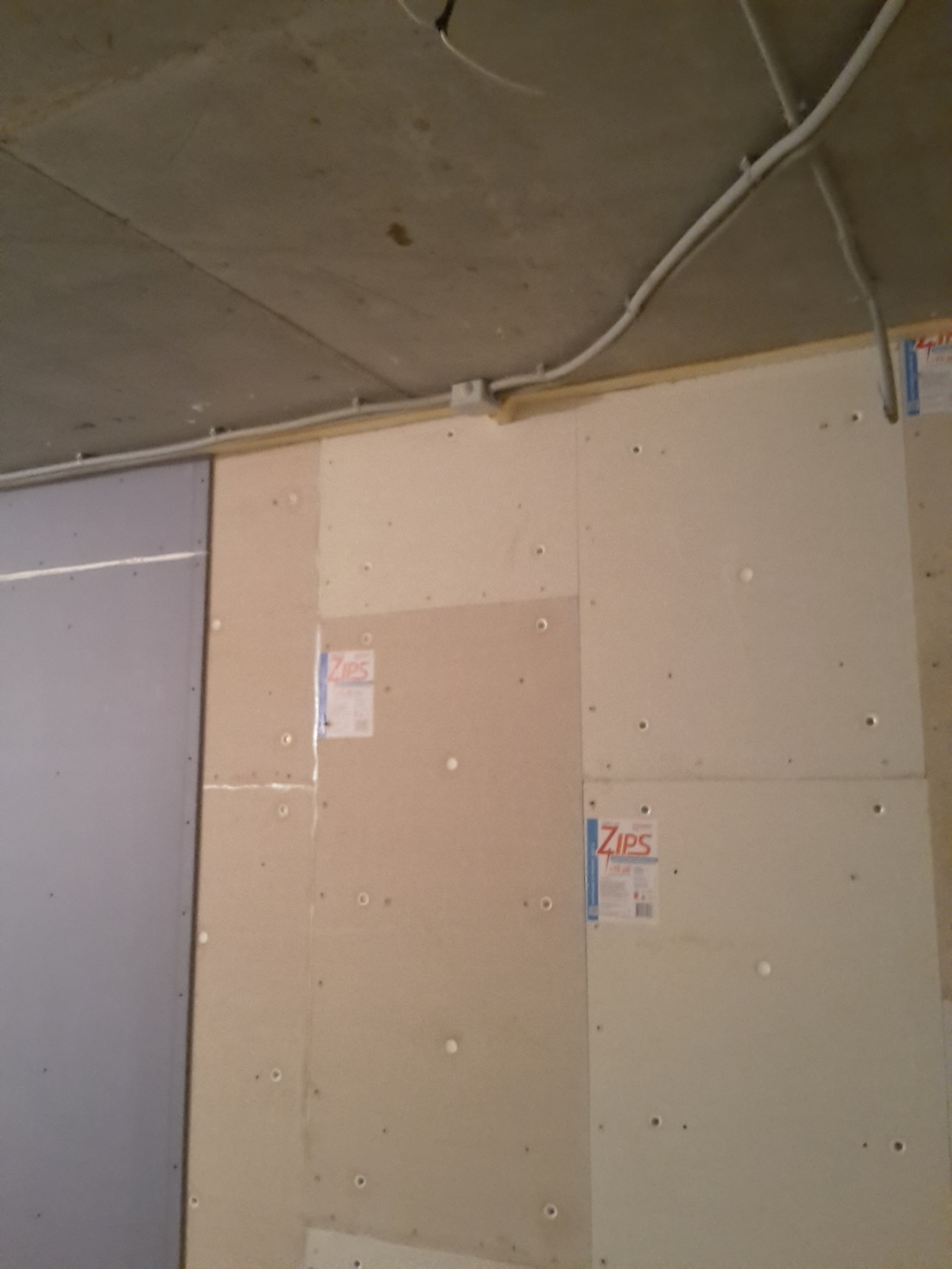

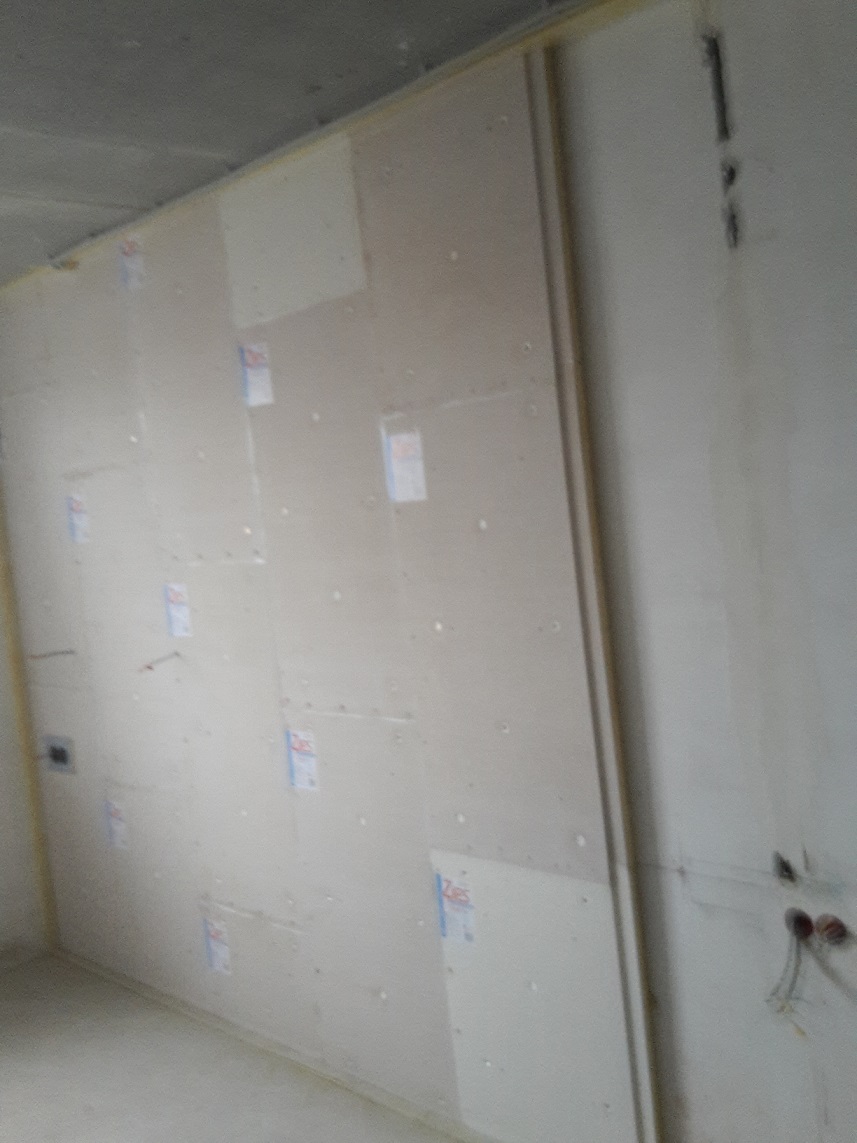

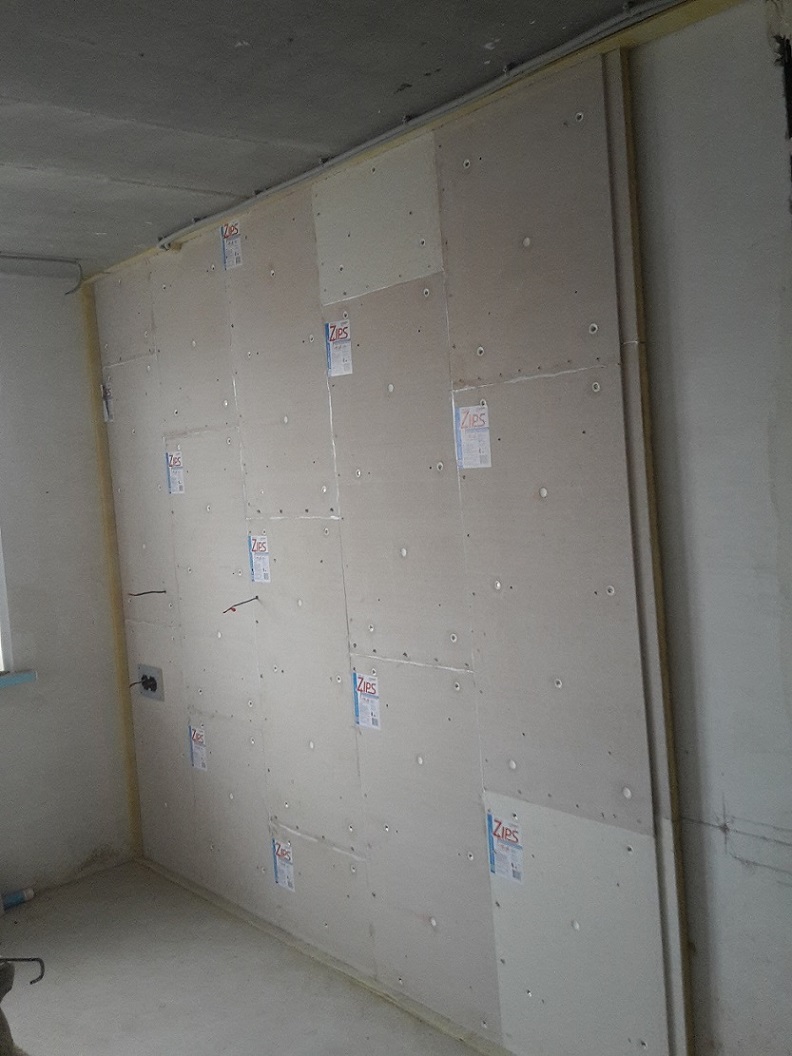

Заключительные фото монтажа ЗИПС Z4

[Yug_Master]

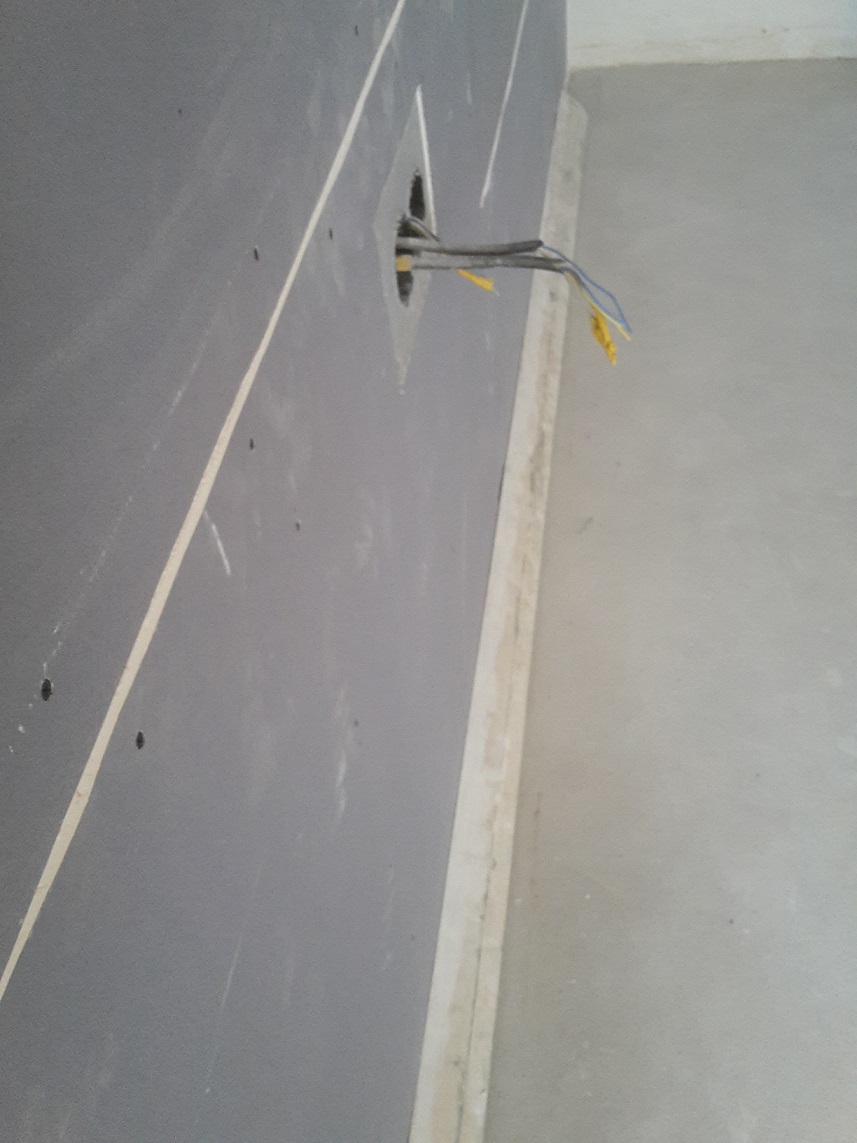

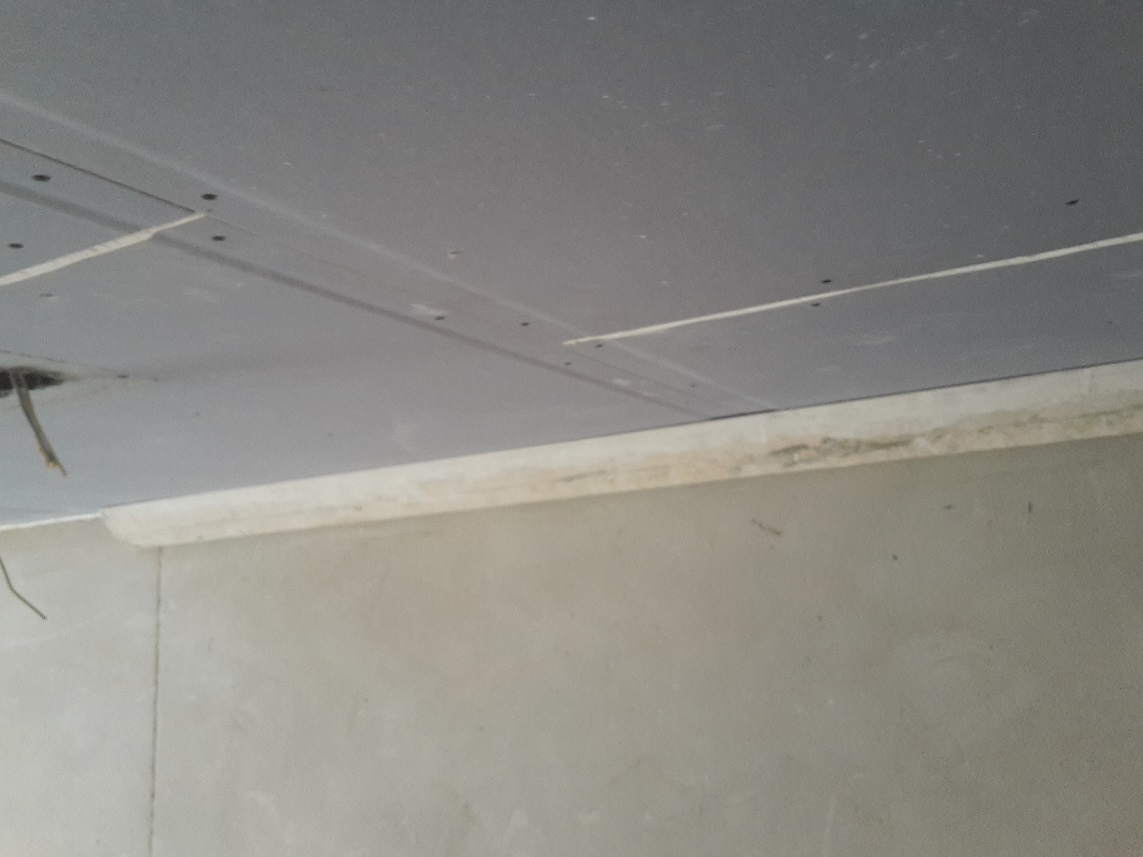

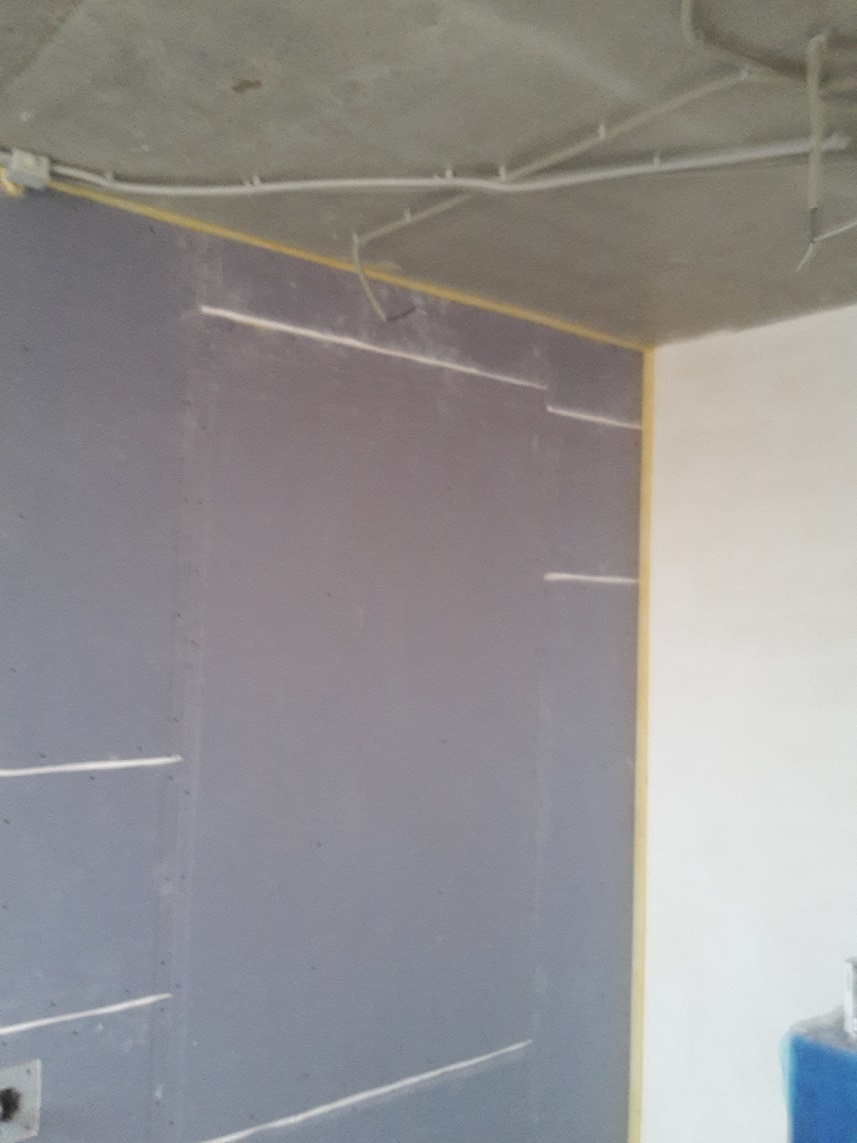

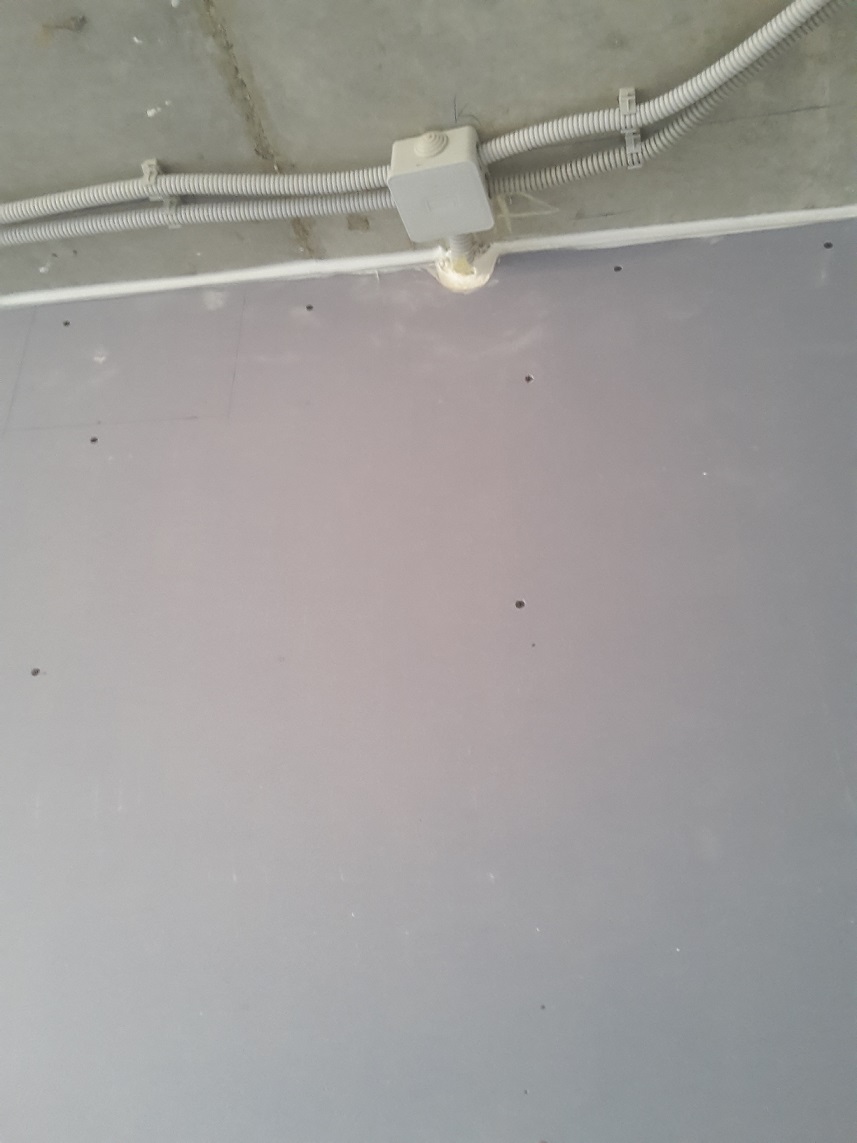

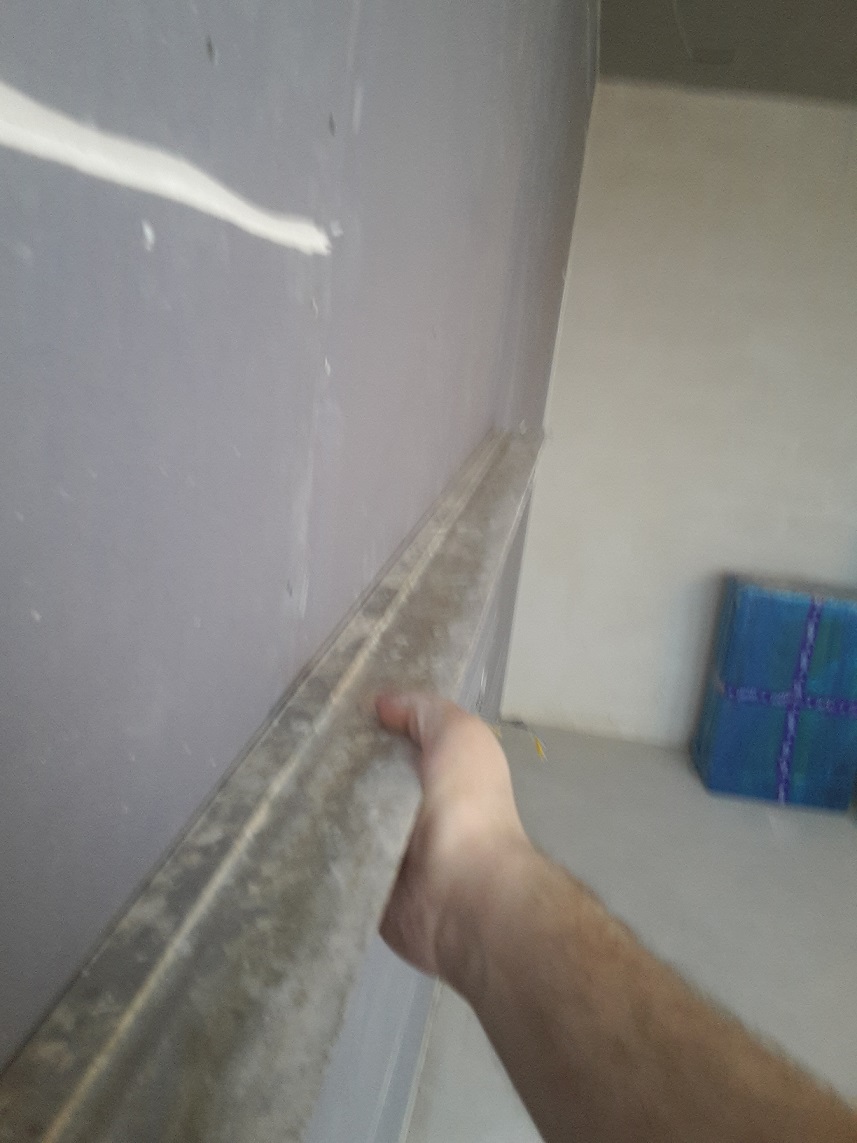

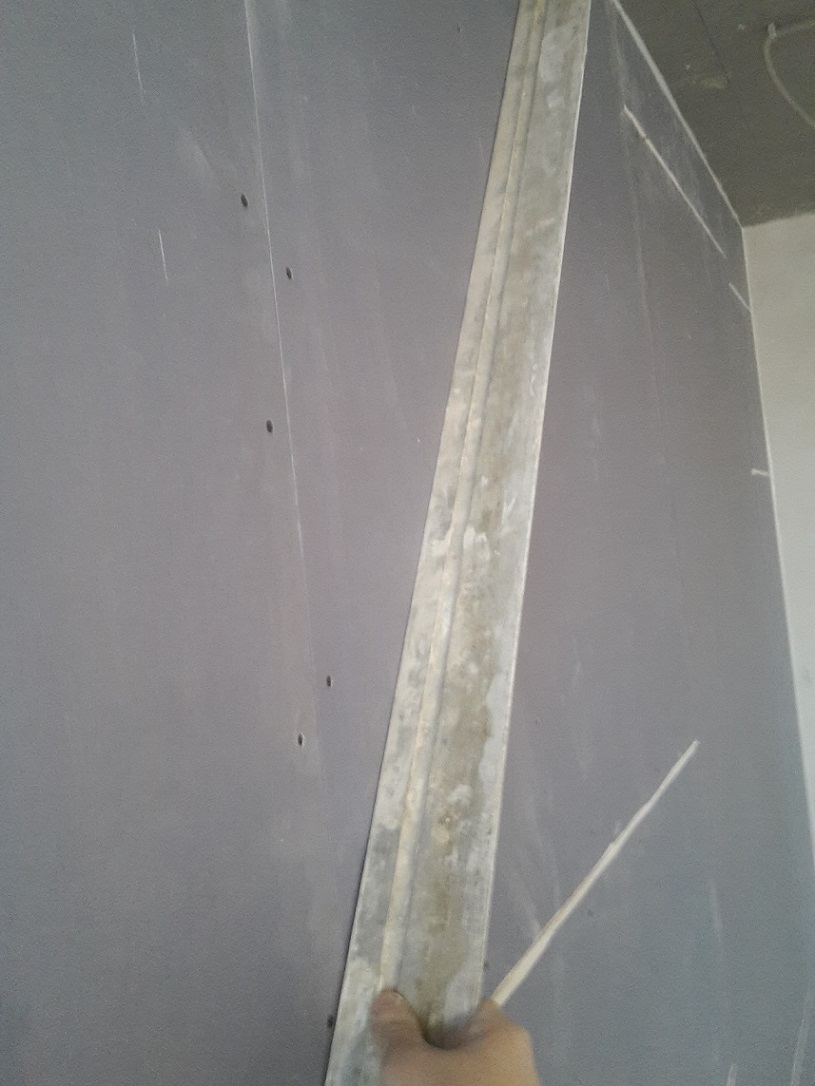

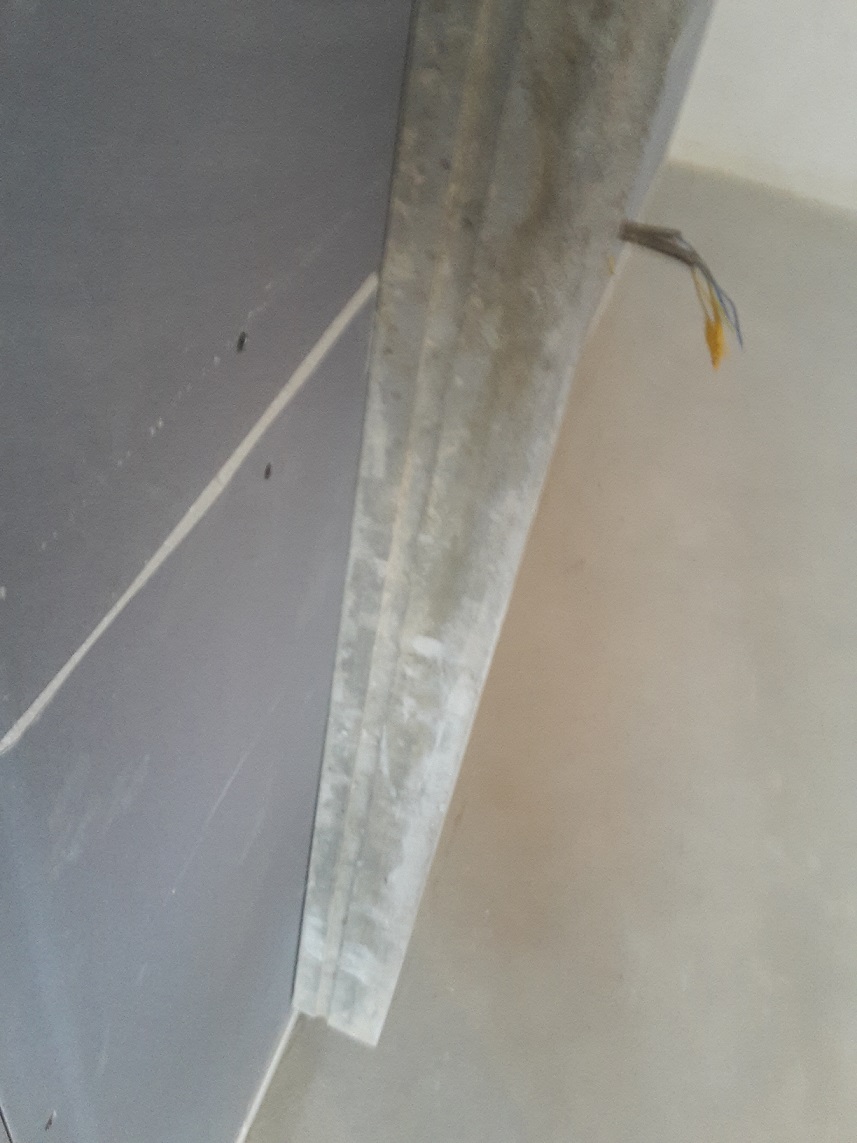

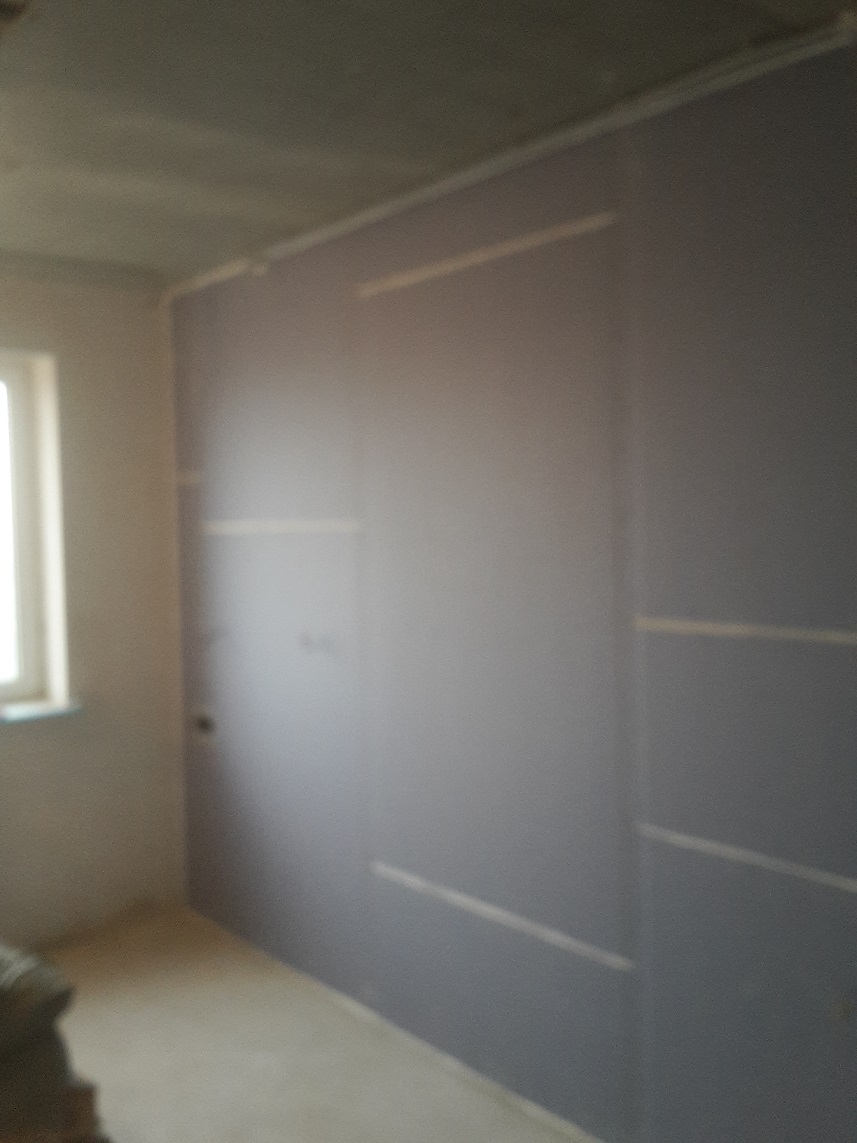

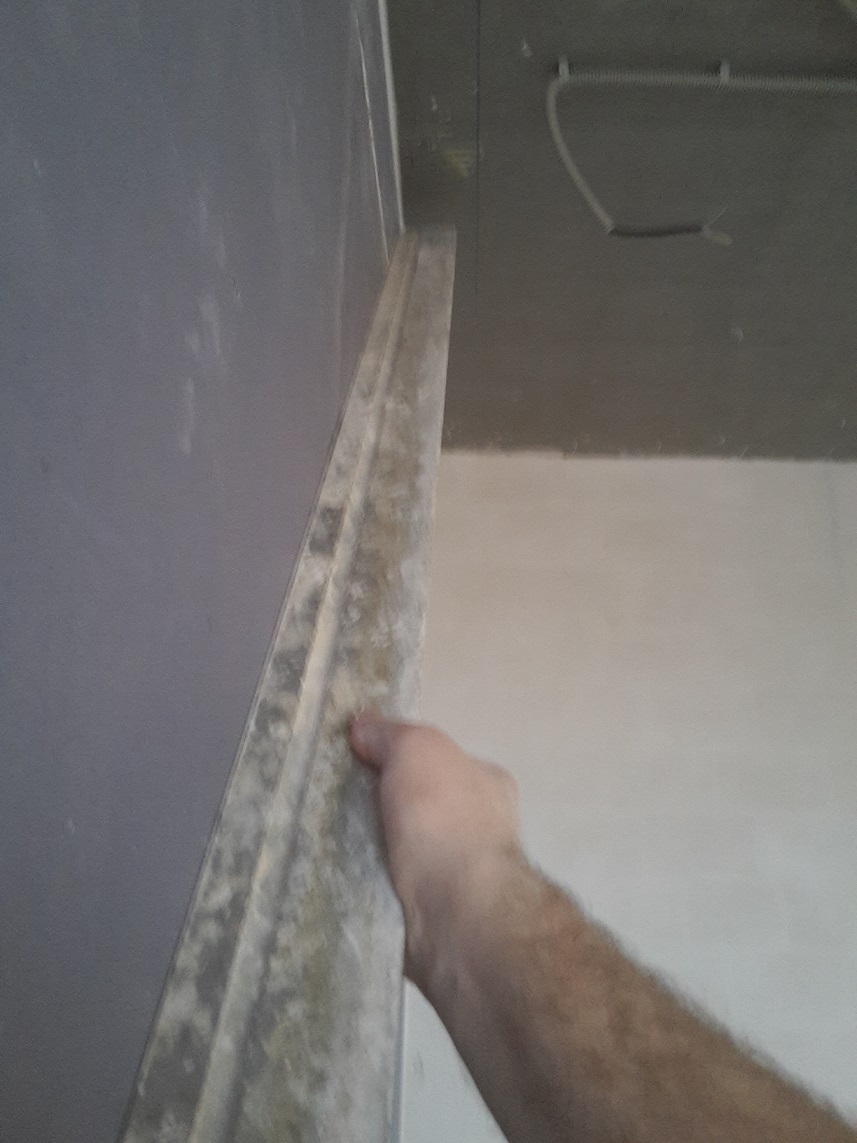

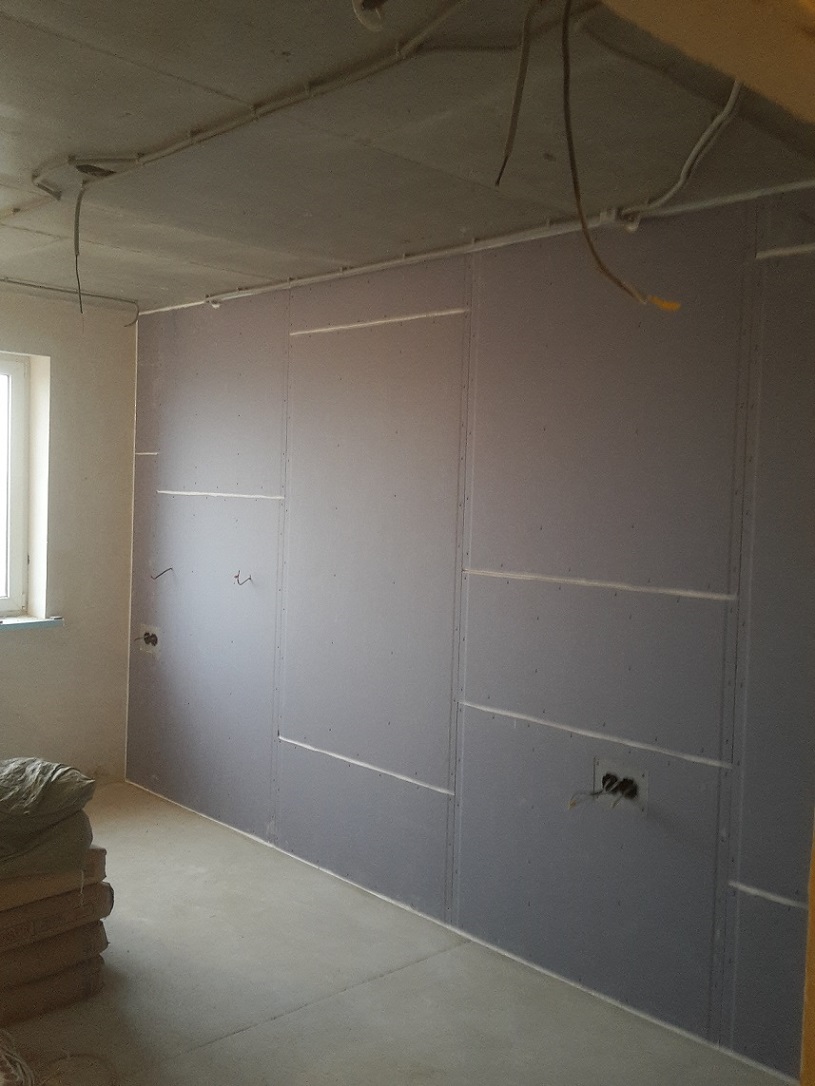

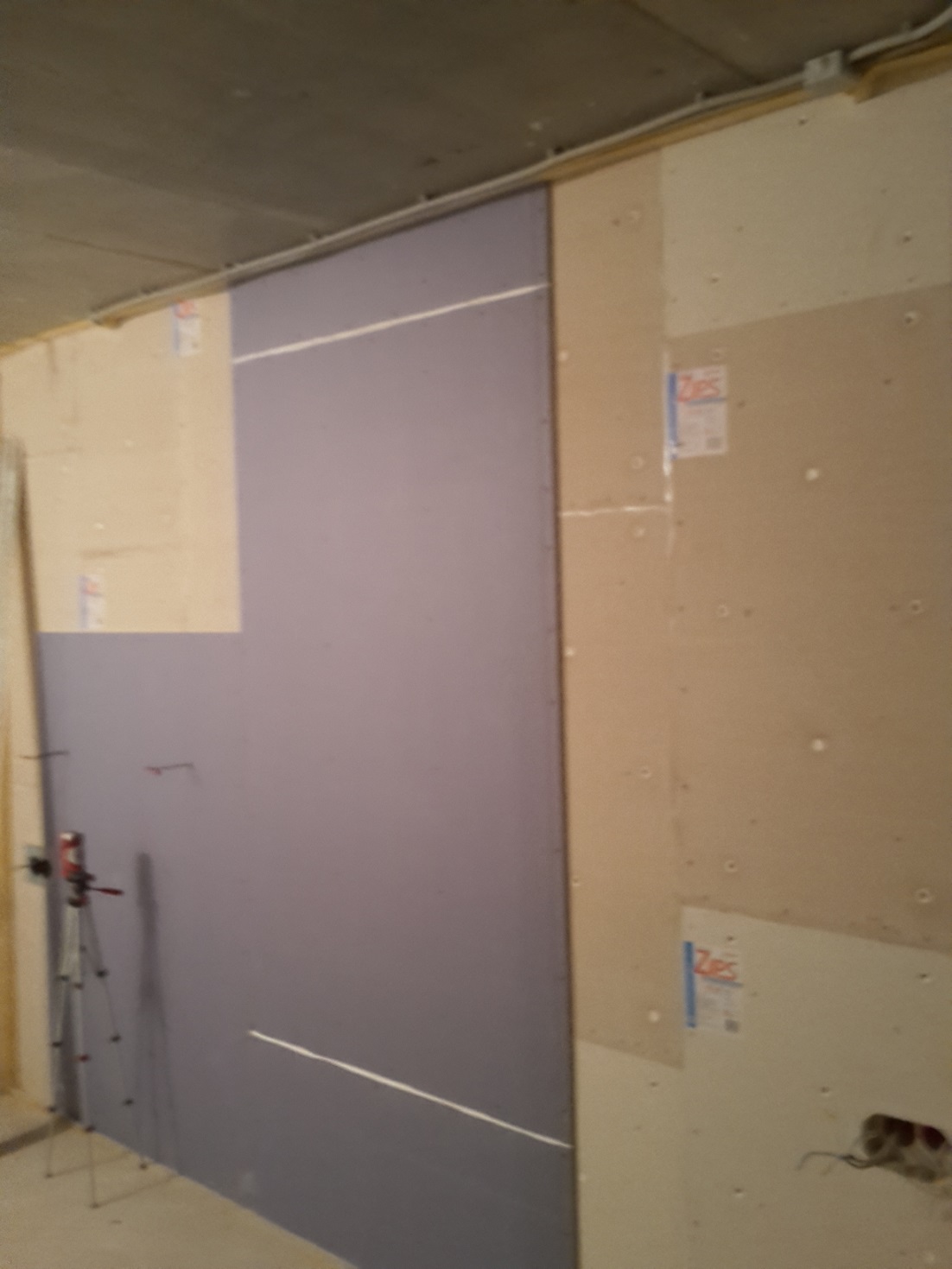

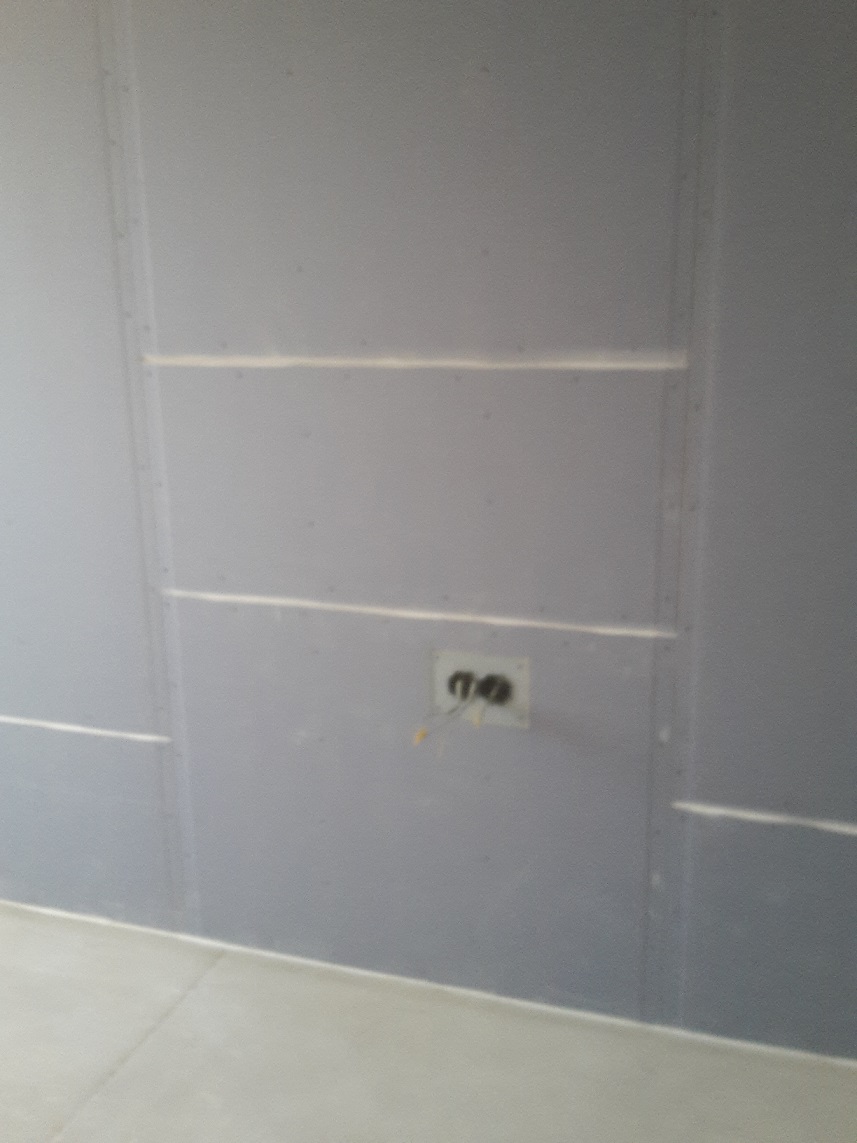

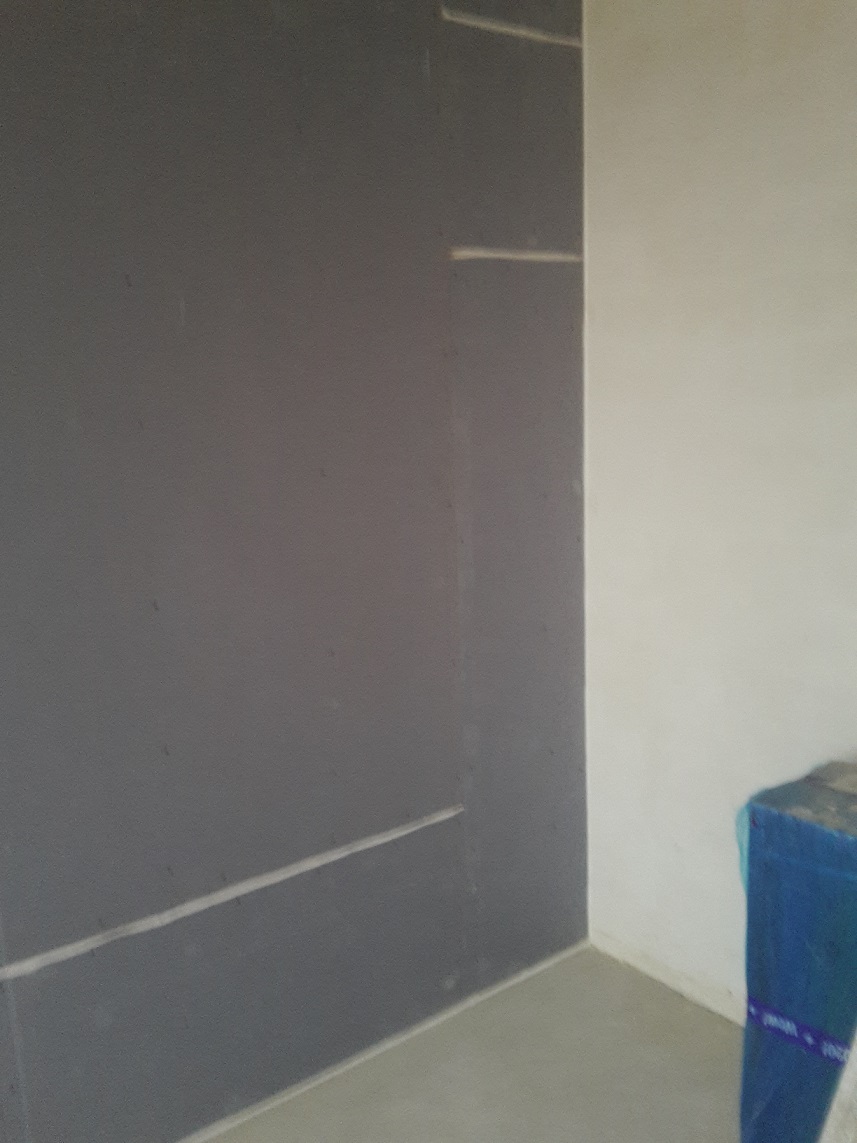

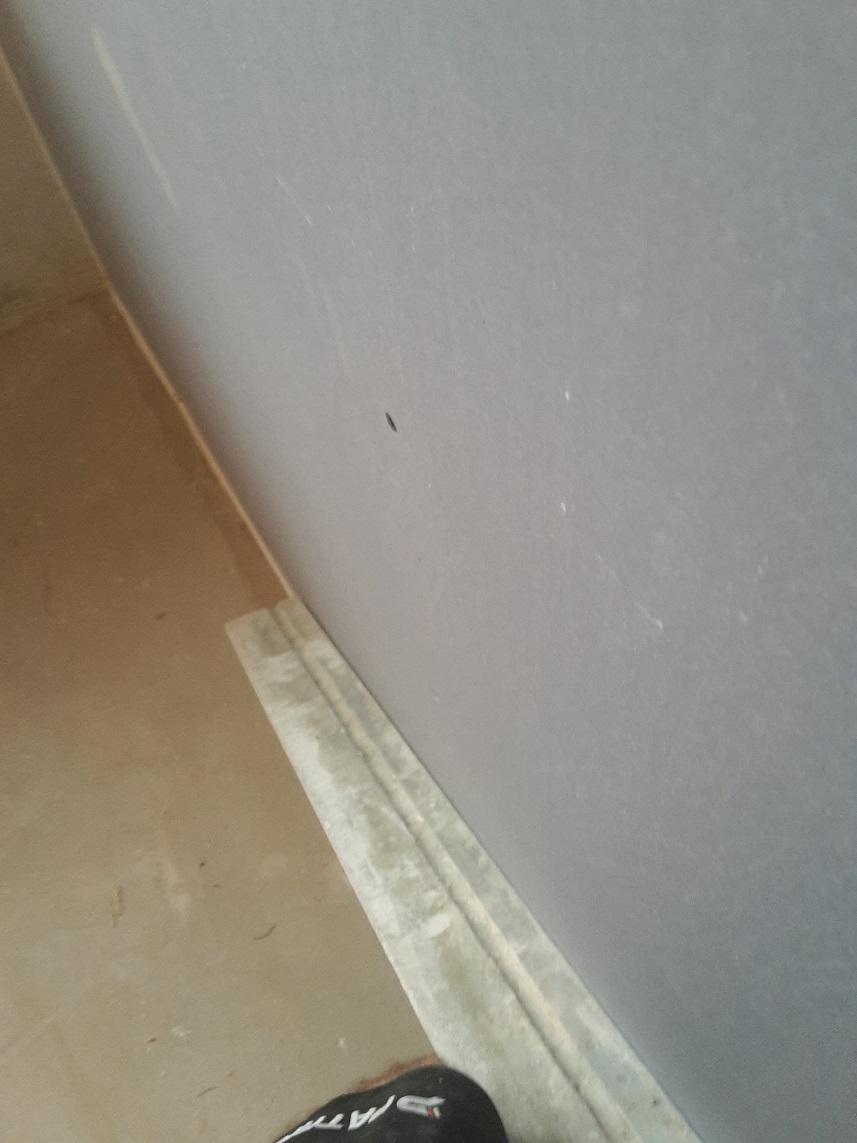

Фото плоскости ЗИПС системы обшитые листами гипрок Аку-Лайн .

[Yug_Master]

У меня наши спрашивали как система- жесткая? Система обладает высокой механической жесткостью и прочностью . Не побоюсь высоких и громких слов могу сказать ,что это действительно инновационный прорыв в области бескаркасной звукоизоляции ,с сочетание таких характеристик как система выравнивания поверхности , прирост эффективности звукоизоляции воздушного шума , высокая механическая жесткость системы, возможность выравнивать плоскость минимальными потерями квадратных метров помещения – толщина системы . Так что это действительно достойное инженерное нововведение , что разработали то разработали , молодцы !
Я конечно понимаю что в руководстве компании находятся люди которые умеют считать деньги и прибыль , развивать направления и так далее , но неправильно как то …, кто то является генератором новых идей , а кто то эти идеи (системы) потом пытается перепродать под своим брендом , хорошо бы это со всех сторон запатентовать, да и в судебном порядке привлекать . Система «пушка» , начнут копировать и массово вливать на рынок .
По характеру шума протестировать ее не получилось , потому как источника еще нет , как писалось на перспективу был монтаж от соседей . Но могу сказать ,что я поддерживаю обратную связь с заказчиками , интересуюсь всеми как положительными так и отрицательными моментами смонтированных систем . Заказчик доволен ультра на газоблоке 20см , как по структурному шуму , так и по воздушному . А что такое газоблок, особенно при укладке его в сегодняшних реалиях , это 40 дба , хорошо если с небольшим плюсом ,а не с минусом)).
Напоследок напишу, собирать мне данную систему очень понравилось . Если у инженеров Москва , Питер и др города )) есть комментарии пишите , а то все пропали )
Спасибо за внимание к данному материалу!
